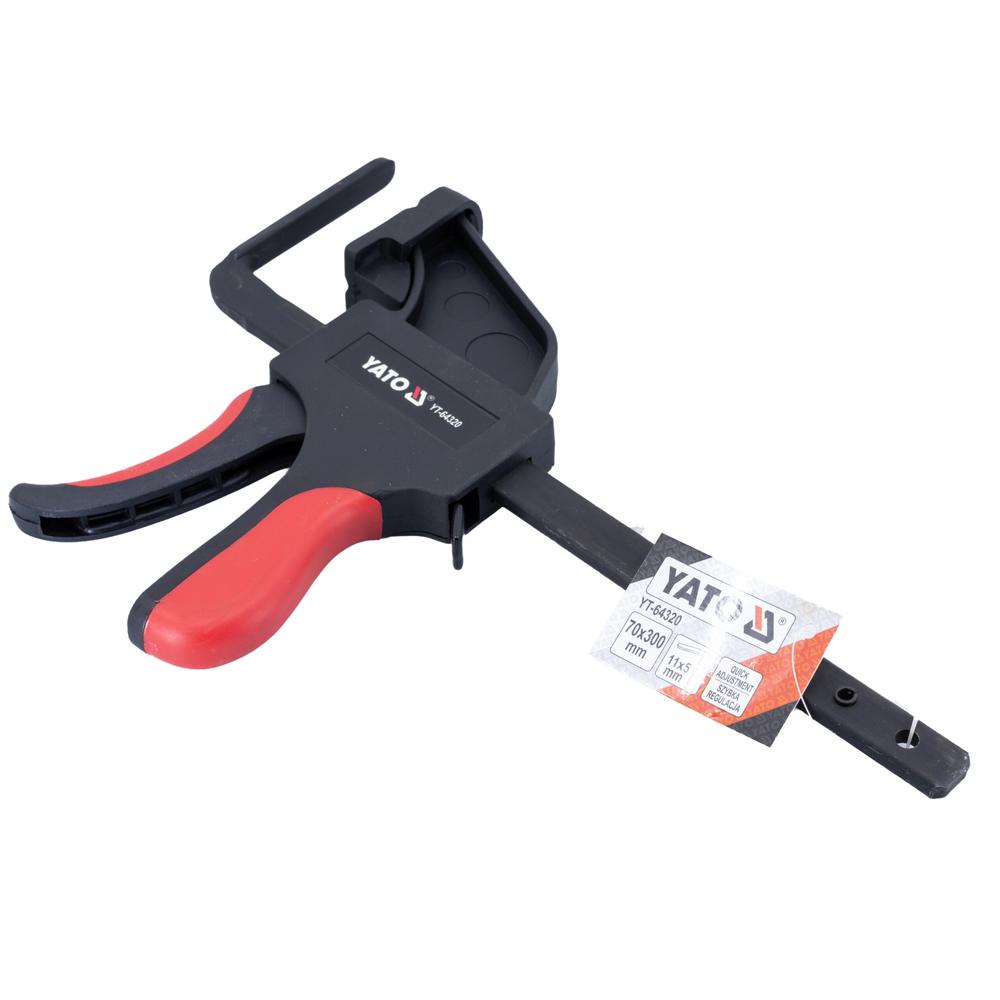

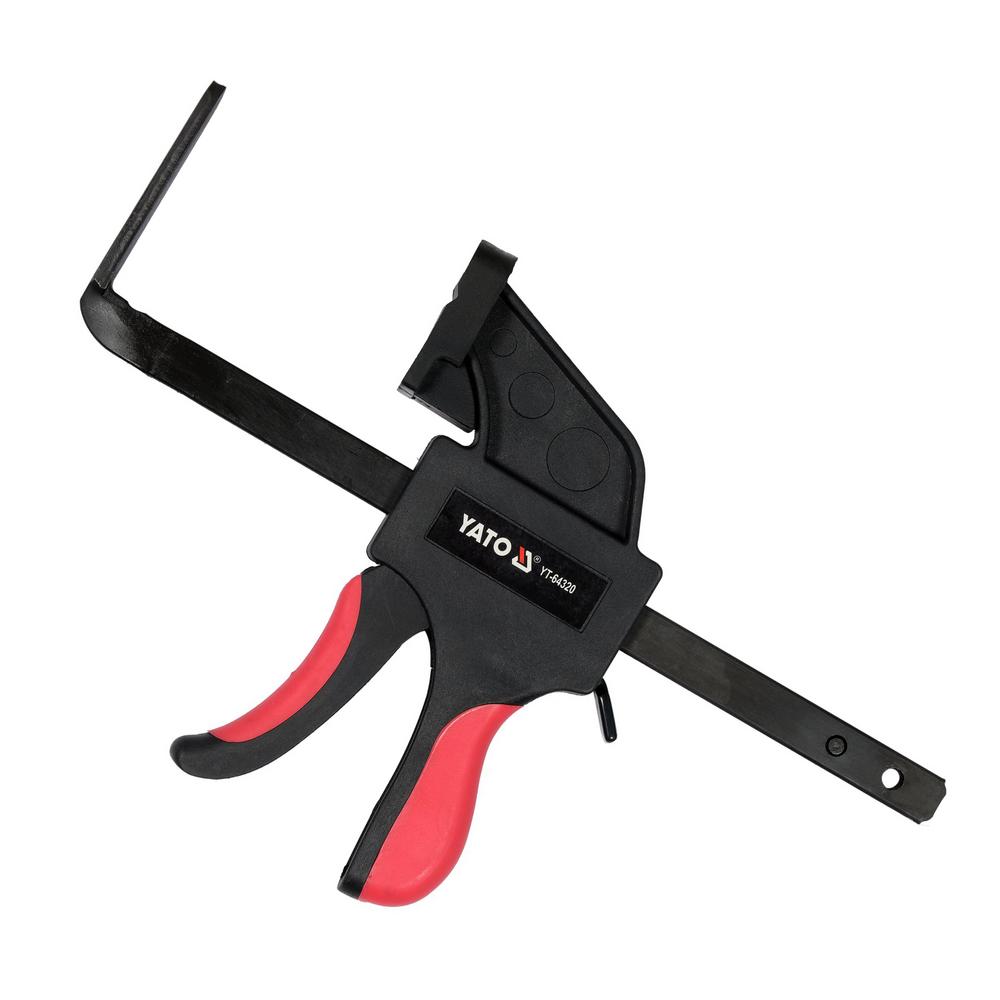

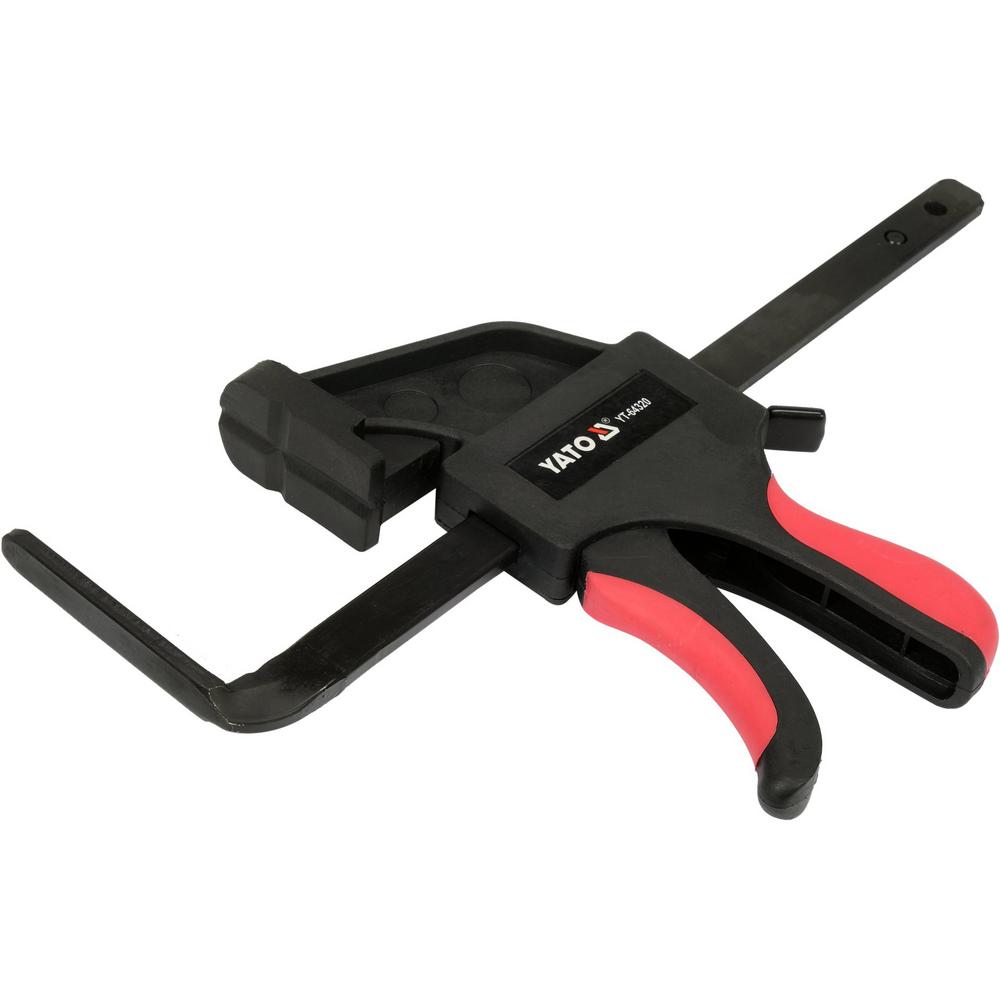

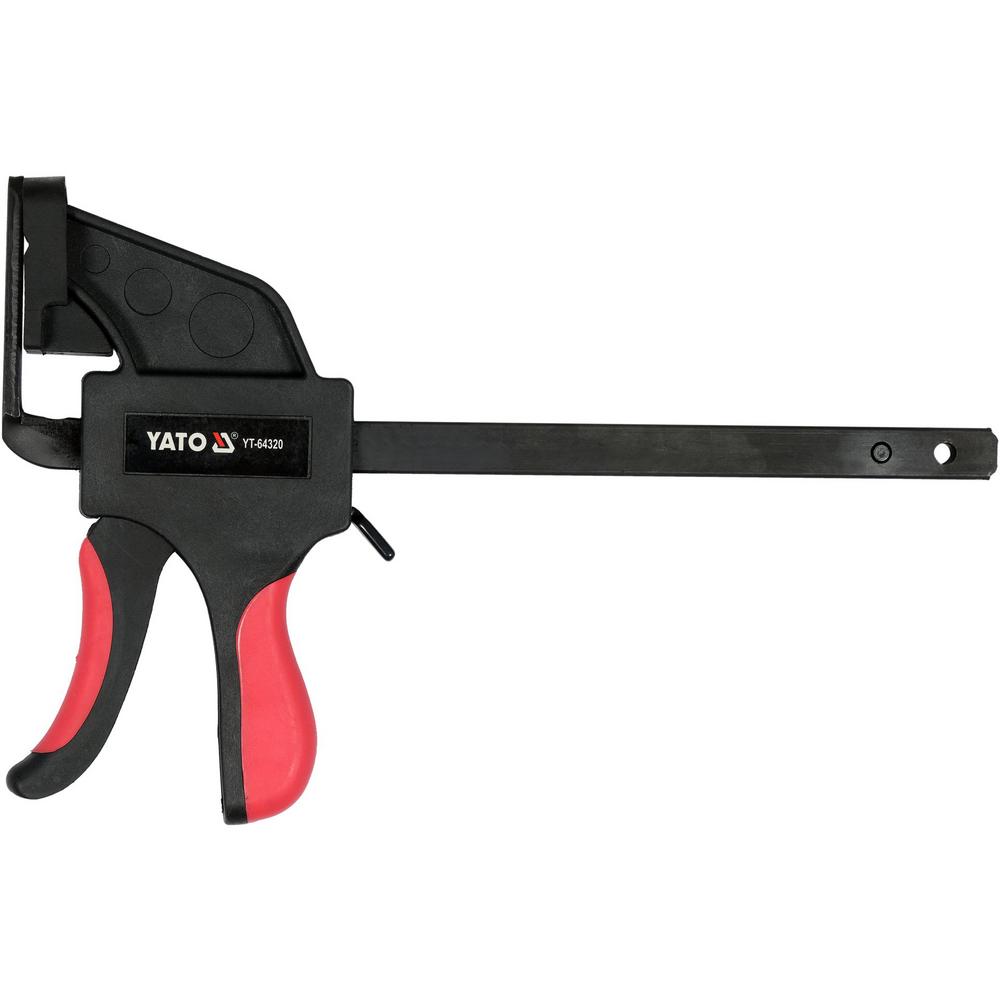

Yato Ohjauskiskon puristin 150 mm

Yato YT-64320 on sähkötyökalujen ohjauskiskojen kiinnittämiseen suunniteltu pikatoiminen puristin. Sen ensisijainen tehtävä on lukita erilaiset ohjainkiskot työstettävään kappaleeseen mekaanisen sahaamisen tai jyrsimisen ajaksi, poistaen kiskon tahattoman sivuttaisliikkeen mahdollisuuden.

Puristimen mekaaninen runko ja leuat on valmistettu korkean vetolujuuden A3-teräksestä. Materiaalin pinnan kemiallinen mustauskäsittely luo työkalulle suojakerroksen korroosiota vastaan, mikä sallii laitteen jatkuvan käytön myös vaihtelevissa tai kosteissa teollisuus- ja työmaaympäristöissä hapettumatta.

Kapasiteetiltaan puristimen kokonaispituus on 300 mm, ja sen tuottama leukojen maksimiaukeama on 150 mm yhdistettynä 70 mm leukasyvyyteen. Sisäänrakennettu pikakiinnitysmekanismi mahdollistaa leuan välittömän siirron ja puristusvoiman nopean kohdistamisen, mikä optimoi työkappaleiden tai asetusten vaihtoon kuluvan ajan sarjatuotannossa. Kiskopalan leveys on 11 mm.

Käyttöliittymä ja puristusvoiman tuotto on varmistettu ergonomisella kahvalla, joka hyödyntää polyamidin (PA6) ja termoplastisen kumin (TPR) yhdistelmää. Tämä komposiittirakenne siirtää käyttäjän tuottaman voiman tehokkaasti A3-teräsleuoille säilyttäen samalla vakaan kitkaotteen jopa pölyisissä käyttöolosuhteissa.

Käyttötarkoitus ja soveltuvuus:

Puristin on suunniteltu integroitavaksi olemassa oleviin sähkötyökalujen ohjausjärjestelmiin työturvallisuuden ja työstötarkkuuden maksimoimiseksi.

• Ohjauskiskojen lukitseminen upotussahoille: Puristimen yläleuka liukuu ohjauskiskon alapuoliseen T-uraan, lukiten kiskon tiukasti sahattavaa puu- tai levymateriaalia vasten ja estäen kiskon siirtymisen koneen aiheuttaman tärinän vaikutuksesta.
• Jyrsintäohjainten kiinnitys: Mahdollistaa yläjyrsimien ohjainkiskojen vakaan paikalleen asettamisen monimutkaisissa urajyrsinnöissä, joissa puristimen 70 mm leukasyvyys riittää tavoittamaan työpöydän tai materiaalin reunan turvallisesti.
• Yleinen kappalekiinnitys: Voidaan hyödyntää myös perinteisenä pikapuristimena asennustöissä ja liimauksissa silloin, kun vaaditaan nopeaa 150 mm kapasiteetin aukeamaa ja suoraa puristusvoimaa.

Pakkauksen sisältö:

Tuotepakkaus sisältää työkäyttöön valmiin puristimen ilman erillisiä koottavia osia.

• 1 kpl Yato YT-64320 ohjauskiskon puristin, aukeama 150 mm

Ominaisuudet:

Tuotteen ominaisuudet perustuvat nopean säädettävyyden ja mekaanisen kestävyyden yhdistämiseen.

• Pikakiinnitysmekanismi: Mahdollistaa leuan vapaan liu’utuksen varrella ja välittömän puristuksen lukitsemisen ilman pitkäkestoista kierteiden kiertämistä.
• A3-teräsrakenne: Takaa korkean muodonmuutoskestävyyden ja pitää puristusvoiman vakaana raskaiden sähkötyökalujen aiheuttaman resonanssin alaisena.
• Korroosiosuojattu mustapinnoite: Suojaa teräsrunkoa ilman ja kosteuden vaikutuksilta, estäen ruosteen muodostumisen ja säilyttäen liukumekanismin toimintakykyisenä.
• PA6- ja TPR-kahva: Kaksikomponenttimateriaali vaimentaa tärinää ja tarjoaa korkean kitkan puristusliikkeeseen ilman mekaanista luistoa.

Tekniset Ominaisuudet:

• Kokonaispituus: 300 mm
• Maksimiaukeama (leukaväli): 150 mm
• Leukojen maksimisyvyys: 70 mm
• Runkomateriaali: A3-teräs
• Kahvan materiaali: PA6 (polyamidi) ja TPR (termoplastinen kumi)
• Kiinnitystyyppi: Pikakiinnitteinen (Quick-release)
• Pintakäsittely: Mustattu (Blackened)

Yato YT-64320 käyttöohje:

Aseta puristimen kiinteä yläleuka sähkötyökalun ohjauskiskon alapuolella olevaan asennusuraan. Liu’uta puristinta urassa haluttuun kiinnityskohtaan työkappaleen reunan kohdalle.

Paina pikavapautuspainiketta tai vapauta lukitusmekanismi liikuttaaksesi alempaa puristusleukaa ylöspäin, kunnes leuan suojapinta koskettaa työkappaleen alapintaa. Purista ergonomista kahvaa toistuvasti pumppaamalla, kunnes järjestelmä saavuttaa vaaditun puristusvoiman ja ohjauskisko on täysin liikkumaton.

Työn suorittamisen jälkeen vapauta puristusvoima painamalla kahvan takana tai tyvessä sijaitsevaa pikavapautusvipua ja vedä leuka irti työkappaleesta. Poista puristin ohjauskiskon urasta.

Varoitukset:

Seuraavat fyysiset riskit ja varotoimet on huomioitava työkalua käytettäessä.

• Puristumisvaara: Pikakiinnitysmekanismi vapauttaa leuan nopeasti. Pidä sormet poissa leukojen välistä puristusta vapautettaessa mekaanisten vammojen välttämiseksi.
• Putoamisriski: Varmista, että puristimen leukojen kontaktipinta työkappaleeseen on puhdas ja suora. Vinottaisessa asennuksessa kiskon kiinnitys voi pettää sähkötyökalun työntövoiman vaikutuksesta.

Usein Kysyttyä, UKK:

Sopiiko Yato YT-64320 muiden valmistajien, kuten Festoolin tai Makitan, ohjauskiskoihin?
Puristimen yläleuka on profiloitu sopimaan standardimallisiin T-uriin, joita käytetään useimpien valtavirran sähkötyökalumerkkien (esim. Festool, Makita, Bosch) alumiinisissa ohjauskiskoissa. Varmista aina kiskosi uran yhteensopivuus ennen kiristämistä. YT-64320 kiskopalan leveys on 11 mm

Voiko puristimella levittää kappaleita, vai toimiiko se vain puristuksessa?
Tämä malli on suunniteltu rakenteellisesti yksinomaan puristamiseen ja ohjauskiskojen kiinnittämiseen. Leukojen kääntäminen levitystoimintoa varten ei ole tuetussa rakenteessa mahdollista.

Miten pikakiinnitysmekanismi huolletaan?
Mekanismi pidetään toimintakuntoisena puhdistamalla A3-teräsvarsi säännöllisesti sahanpurusta ja pölystä. Puhdas varsi ja satunnainen kevyt voiteluaineen käyttö lukitusmekanismissa varmistavat liuku-ominaisuuksien säilymisen.

Kierrätysohjeet:

Elinkaarensa päähän tullut työkalu puretaan materiaaleittain. A3-teräksestä valmistettu runko ja leuat ohjataan metallinkeräykseen. PA6/TPR-komposiittikahva lajitellaan polttokelpoiseen jätteeseen tai energiajakeeseen paikallisten ohjeistusten mukaisesti. Pakkausmateriaalit (yleensä kartonki tai PE-muovi) lajitellaan vastaaviin keräyspisteisiin.
