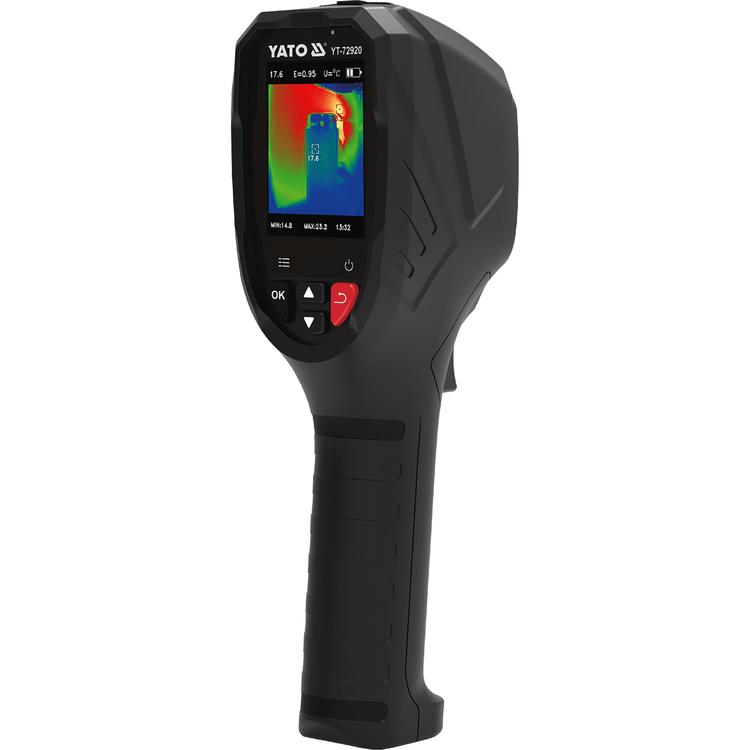

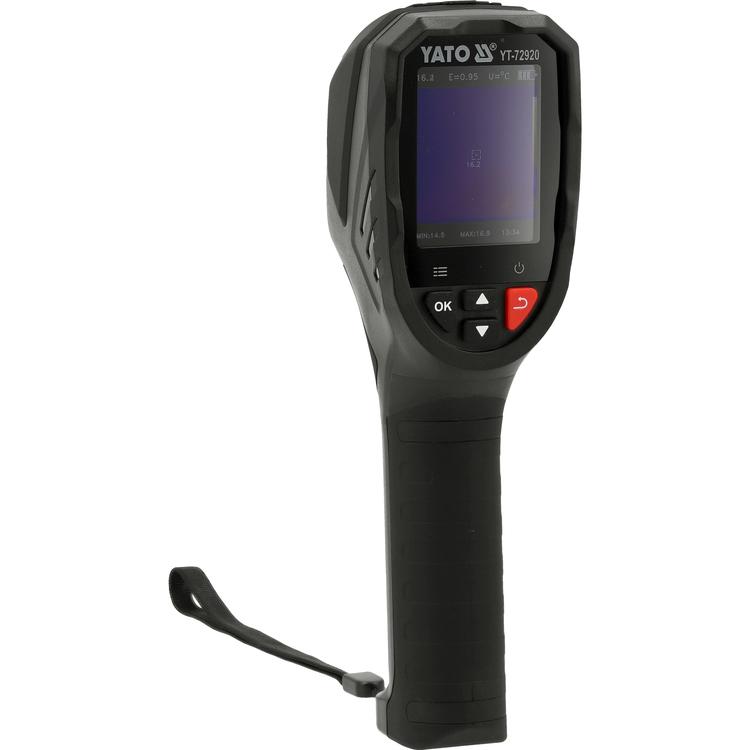

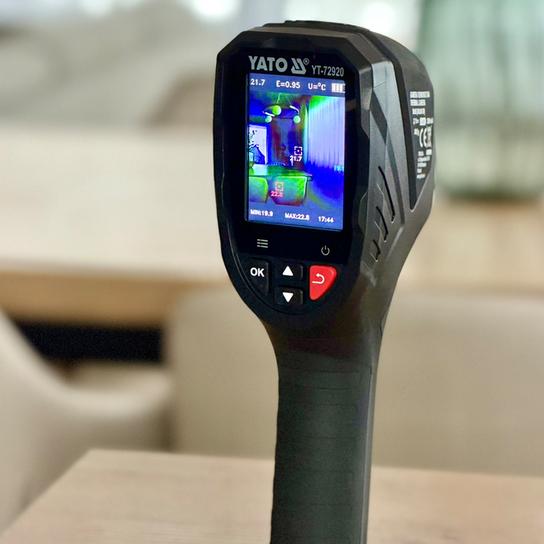

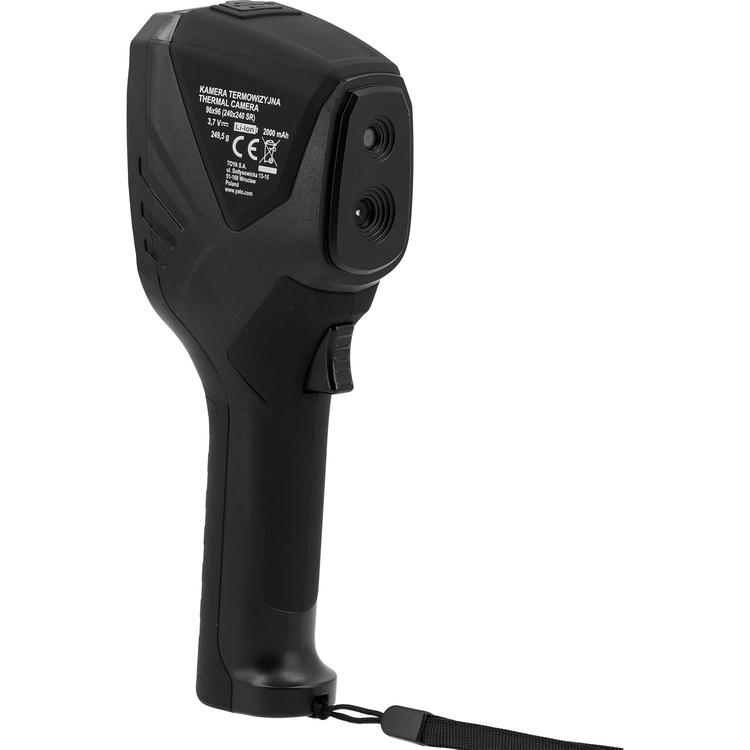

Yato Lämpökamera 18HZ 96X96 (240X240 IRS)

Yato YT-72920 on kompakti mutta suorituskykyinen diagnostinen työkalu lämpötilaerojen havaitsemiseen ja visualisointiin. Laite on varustettu VOX-mikrobolometrillä, jonka natiivi resoluutio on 96 x 96 pikseliä. Hyödyntämällä innovatiivista Super Resolution -tekniikkaa kamera generoi lämpökuvia, joiden efektiivinen resoluutio on 240 x 240 pikseliä. Yhdessä relatiivisen nopean 18 Hz päivitystaajuuden kanssa tämä varmistaa sujuvan ja selkeän kuvan, mikä helpottaa lämpötilapoikkeamien nopeaa paikallistamista.

Kameralla voidaan mitata lämpötiloja laajalla alueella kahdessa eri tilassa: -20°C – +150°C ja 100°C – 550°C. Mittaustarkkuus on korkea, ±2°C tai ±2%, ja laitteen terminen herkkyys (NETD) on ≤ 60 mK 25°C lämpötilassa, mikä mahdollistaa hienovaraistenkin lämpötilaerojen erottamisen. 50° x 50° näkökenttä (FOV) ja kiinteä tarkennus tekevät laitteesta helppokäyttöisen nopeissa tarkastuksissa kentällä.

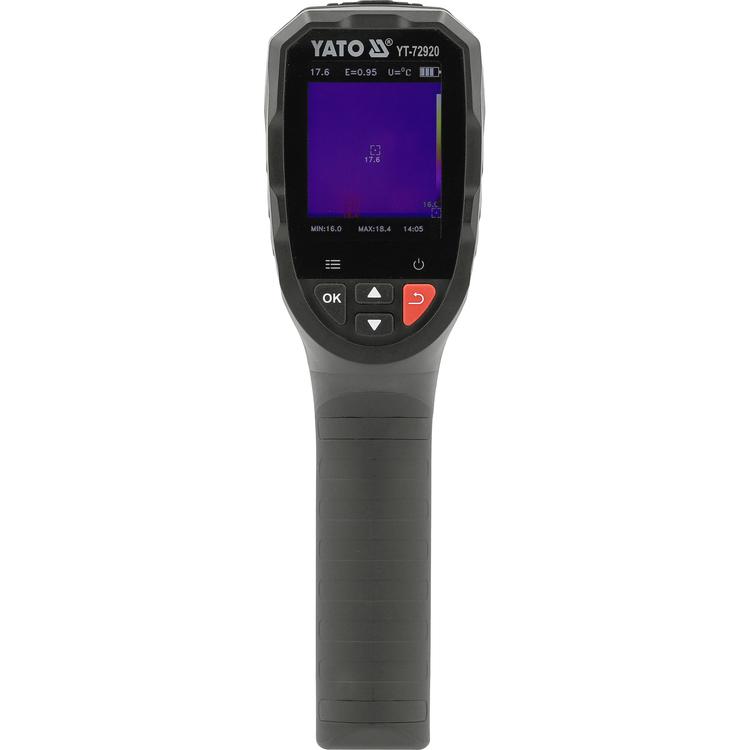

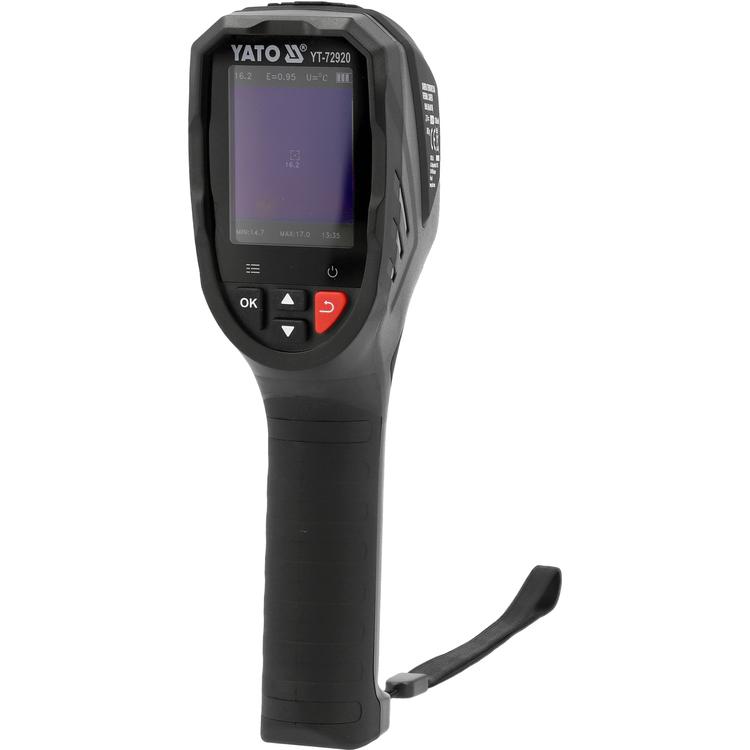

Laitteessa on 2,4 tuuman värillinen LCD-näyttö (240 x 320 px) ja sisäänrakennettu 640 x 480 px valokuvakamera. Kuvia ja videoita voidaan tarkastella viidellä eri väripaletilla ja useassa kuvatilassa, mukaan lukien pelkkä lämpökuva, valokuva lämpötilatiedoilla tai yhdistetty kuva. Tallennusta varten kamerassa on 8 GB sisäinen muisti (noin 6,5 GB käytettävissä), ja tiedostot tallentuvat JPG- ja MP4-formaateissa. Virransyötöstä huolehtii sisäänrakennettu 2000 mAh Li-Ion akku, joka tarjoaa yli 4 tunnin yhtäjaksoisen toiminta-ajan. Lataus ja tiedonsiirto tapahtuvat nykyaikaisen USB Type-C -liitännän kautta.

Käyttötarkoitus:

• Kiinteistöjen diagnostiikka: Lämpösiltojen ja eristepuutteiden nopea paikallistaminen rakennuksista. Tämän avulla voidaan tunnistaa kohdat, joista lämpö karkaa, mikä on ensiaskel lämmityskustannusten vähentämisessä ja homevaurioiden ehkäisemisessä.
• LVI- ja putkistotyöt: Lattialämmitysjärjestelmien toiminnan tarkistaminen, mahdollisten tukosten tai vuotojen paikallistaminen ja järjestelmän tasaisen lämpenemisen varmistaminen.
• Sähköjärjestelmien kunnossapito: Ylikuumentuneiden komponenttien, kuten löysien liitosten, ylikuormitettujen sulakkeiden tai viallisten sähkölaitteiden, tunnistaminen ennen vikaantumista.

Pakkauksen sisältö:

• Yato YT-72920 lämpökamera
• USB Type-C -kaapeli

Ominaisuudet:

• Super Resolution -tekniikka: Laskennallinen menetelmä, joka nostaa natiivin 96×96 resoluution 240×240 pikselin tasolle, parantaen kuvan selkeyttä ja yksityiskohtien erottelukykyä.
• Nopea 18 Hz päivitystaajuus: Takaa sujuvan videokuvan ja estää viiveet kameraa liikuteltaessa, mikä tekee skannaamisesta nopeampaa ja mukavampaa.
• VOx-mikrobolometri: Jäähdyttämätön vanadiinioksidi-ilmaisin tarjoaa luotettavan suorituskyvyn ja hyvän termisen herkkyyden (NETD ≤60 mK).
• Monipuoliset kuvatilat: Valittavissa pelkkä lämpökuva, visuaalinen valokuva, tai yhdistetty kuva, jossa lämpötilatiedot on sijoitettu valokuvan päälle.
• Viisi väripalettia: Sateenkaari, rauta, kuuma punainen, kuuma valkoinen, kuuma musta eri kontrastitarpeisiin ja visualisointiin.
• Tarkat mittaustilat: Keskipisteen lämpötilan mittaus sekä automaattinen maksimi- ja minimilämpötilojen seuranta näytöllä.
• Säädettävä emissiivisyys: Mahdollistaa tarkat mittaukset eri materiaaleilta (asetusväli 0,01-1,00).
• Sisäinen muisti: 8 GB eMMC-muisti tallentaa suuren määrän JPG-kuvia ja MP4-videoita ilman erillistä muistikorttia.
• USB Type-C -liitäntä: Nykyaikainen liitäntä akun lataamiseen ja datan nopeaan siirtämiseen tietokoneelle.

Tekniset Ominaisuudet:

• Ilmaisin: Jäähdyttämätön VOx-mikrobolometri
• Spektrialue: 8-14 µm
• Natiiviresoluutio: 96 x 96 px
• Efektiivinen resoluutio: 240 x 240 px (Super Resolution)
• Pikselikoko: 12 µm
• Polttoväli: 1,35 mm
• Näkökenttä (FOV): 50° x 50°
• Tarkennus: Kiinteä
• Lämpötila-alue: -20 °C – +150 °C / 100 °C – 550 °C
• Tarkkuus: ±2 °C tai ±2 % (suuremman arvon mukaan)
• Terminen herkkyys (NETD): ≤ 60 mK @ 25 °C, F/1.0
• Päivitystaajuus: ≤ 18 Hz
• Mittaustilat: Pistemittaus (keskellä), maksimi/minimi lämpötilan seuranta

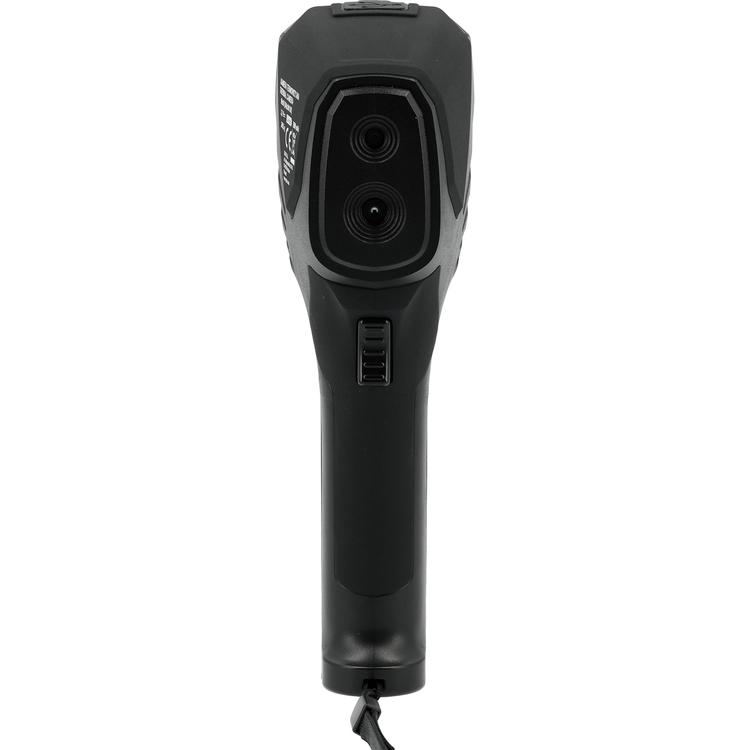

• Valokuvakameran resoluutio: 640 x 480 px

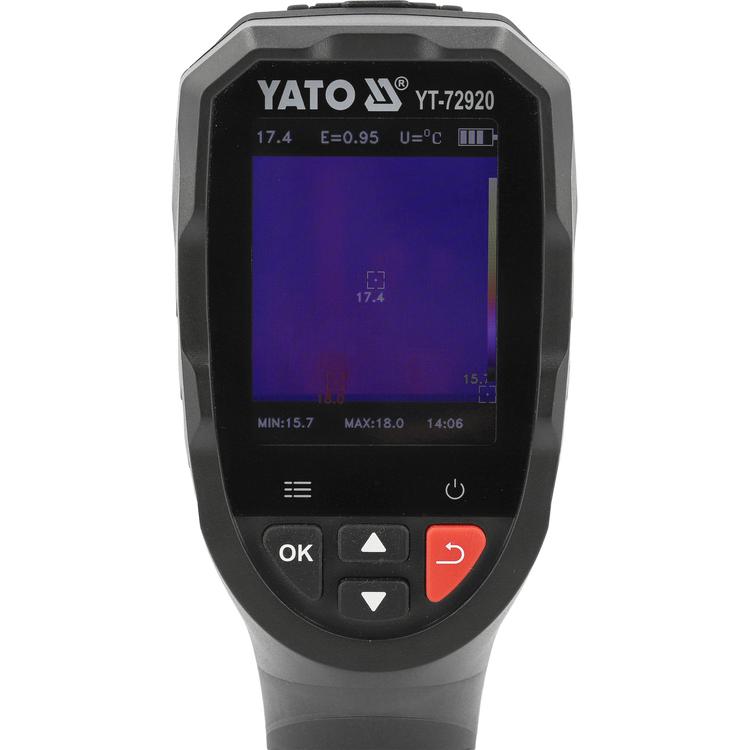

• Näyttö: 2,4″ TFT LCD, 240 x 320 px
• Muisti: 8 GB eMMC (n. 6,5 GB käytettävissä)
• Tiedostomuodot: JPG (kuvat), MP4 (video)
• Liitäntä: USB Type-C (tiedonsiirto ja lataus)

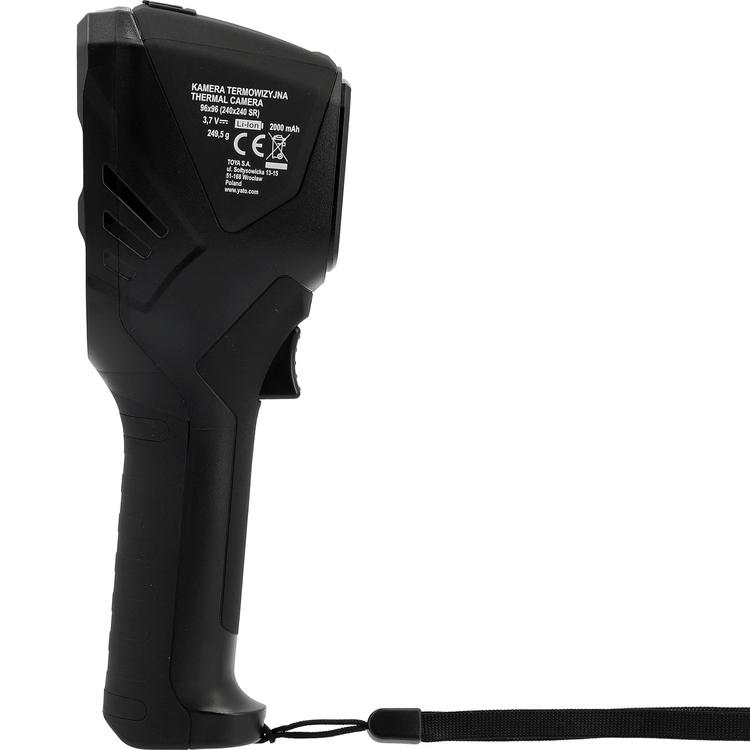

• Akku: Sisäänrakennettu Li-Ion 18650, 3,7 V, 2000 mAh
• Toiminta-aika: ≥ 4 h
• Latausvirta: 1 A
• Automaattinen virrankatku: 5 min / 20 min / pois päältä
• Käyttölämpötila: -5 °C – +40 °C
• Varastointilämpötila: -10 °C – +50 °C
• Käyttöympäristön kosteus: 10-85 % Rh
• Paino: 249,5 g
• Mitat: 208 x 60,9 x 75,9 mm
• Valikon kielet: puola, englanti, ukraina, saksa, italia, kiina

Yato Lämpökamera käyttöohje:

Käynnistä laite virtapainikkeesta. Anna laitteen stabiloitua hetki ennen mittausten aloittamista. Valitse haluttu lämpötilan mittausalue (tila 1 tai 2) kohteen arvioidun lämpötilan mukaan varmistaaksesi parhaan tarkkuuden. Säädä tarvittaessa materiaalin emissiivisyys valikosta tarkinta mittausta varten. Suuntaa kamera kohteeseen; kiinteä tarkennus toimii optimaalisesti tietyltä etäisyydeltä. Käytä laukaisinta kuvien tai videoiden tallentamiseen sisäiseen muistiin. Kuvatilat, väripaletit ja muut asetukset voidaan vaihtaa valikon kautta. Liitä laite tietokoneeseen USB-C kaapelilla tiedostojen siirtämiseksi. Ladatkaa akku täyteen ennen pitkäaikaista varastointia ja vältä akun täydellistä tyhjenemistä.

Varoitukset:

• Älä suuntaa kameraa suoraan voimakkaisiin energialähteisiin, kuten aurinkoon, laseriin tai valokaareen, sillä se voi vaurioittaa ilmaisinta pysyvästi.
• Vältä laitteen pudottamista tai altistamista karkealle mekaaniselle rasitukselle.
• Laitetta ei ole suojattu vedeltä tai pölyltä erikseen (tarkista IP-luokitus tarvittaessa), joten vältä käyttöä sateessa tai erittäin pölyisissä olosuhteissa.
• Laitetta ei saa käyttää räjähdysvaarallisissa tiloissa.
• Säilytä laite kuivassa ja puhtaassa paikassa, varoen linssin naarmuuntumista. Käytä suojalaukkua kuljetuksen aikana.

Usein Kysyttyä, UKK:

• Mikä on Super Resolution lämpökamerassa?: Super Resolution on teknologia, joka laskennallisesti parantaa lämpökuvan tarkkuutta. Yato YT-72920 -mallissa natiivi 96×96 pikselin tunnistimen kuva muunnetaan 240×240 pikselin tasolle, mikä tekee kuvasta selkeämmän ja yksityiskohtaisemman.
• Mihin 18Hz päivitysnopeus vaikuttaa?: Päivitysnopeus (Hertsi) kertoo, kuinka monta kertaa sekunnissa kuva päivittyy näytöllä. 18Hz nopeus tarjoaa sujuvan kuvan ilman häiritsevää viivettä, mikä helpottaa kohteiden skannaamista ja liikkeen seuraamista verrattuna hitaampiin 9Hz kameroihin.
• Voiko tällä kameralla tallentaa videota?: Kyllä, laitteella voi tallentaa sekä JPG-kuvia että MP4-videoita 8 GB sisäiseen muistiin. Tiedostot voidaan siirtää tietokoneelle USB-C-kaapelilla.
• Mitä NETD ≤60 mK tarkoittaa?: NETD (Noise Equivalent Temperature Difference) kuvaa kameran termistä herkkyyttä. Mitä pienempi arvo, sitä pienempiä lämpötilaeroja kamera pystyy havaitsemaan. 60 mK herkkyys mahdollistaa jopa 0,06°C erojen erottamisen.
• Täytyykö kameraa tarkentaa?: Ei, tässä mallissa on kiinteä tarkennus, mikä tekee käytöstä nopeaa ja vaivatonta. Se on optimaalinen tietyltä perusetäisyydeltä lähtien.

Kierrätysohjeet:

• Pakkaus: Kierrätä kartonkipakkaus kartonkikeräykseen ja mahdolliset muovikääreet muovinkeräykseen.
• Tuote: Lämpökamera sisältää elektroniikkaa ja sisäänrakennetun Li-Ion-akun. Tuotetta ei saa hävittää kotitalousjätteen mukana. Vie käytöstä poistettu laite sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen tai akkukierrätykseen paikallisten määräysten mukaisesti.
