Yato Iskevä akkuräikkä 18V BL 1/4″ 160Nm + 4Ah akku ja laturi

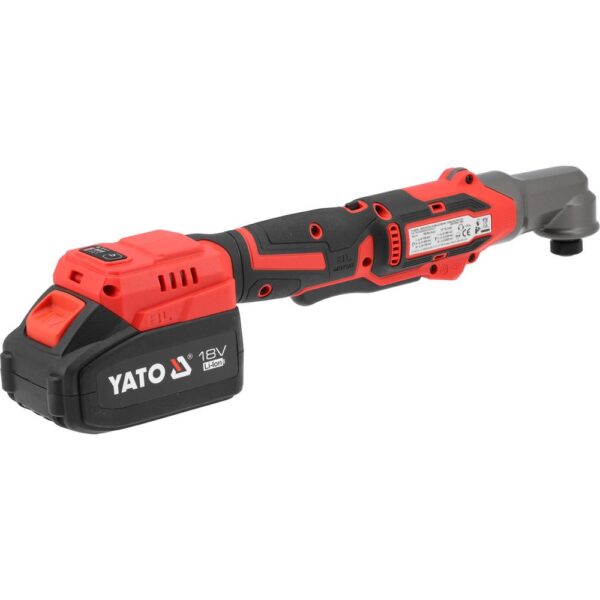

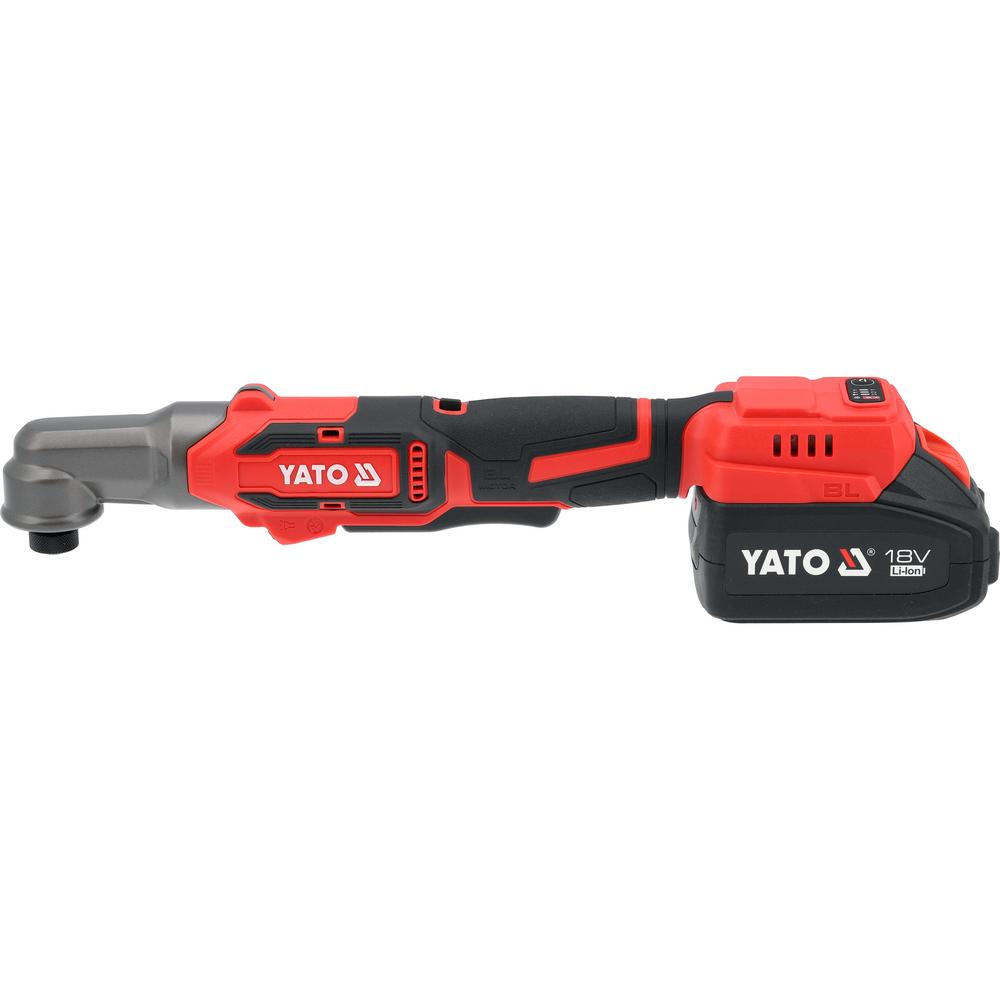

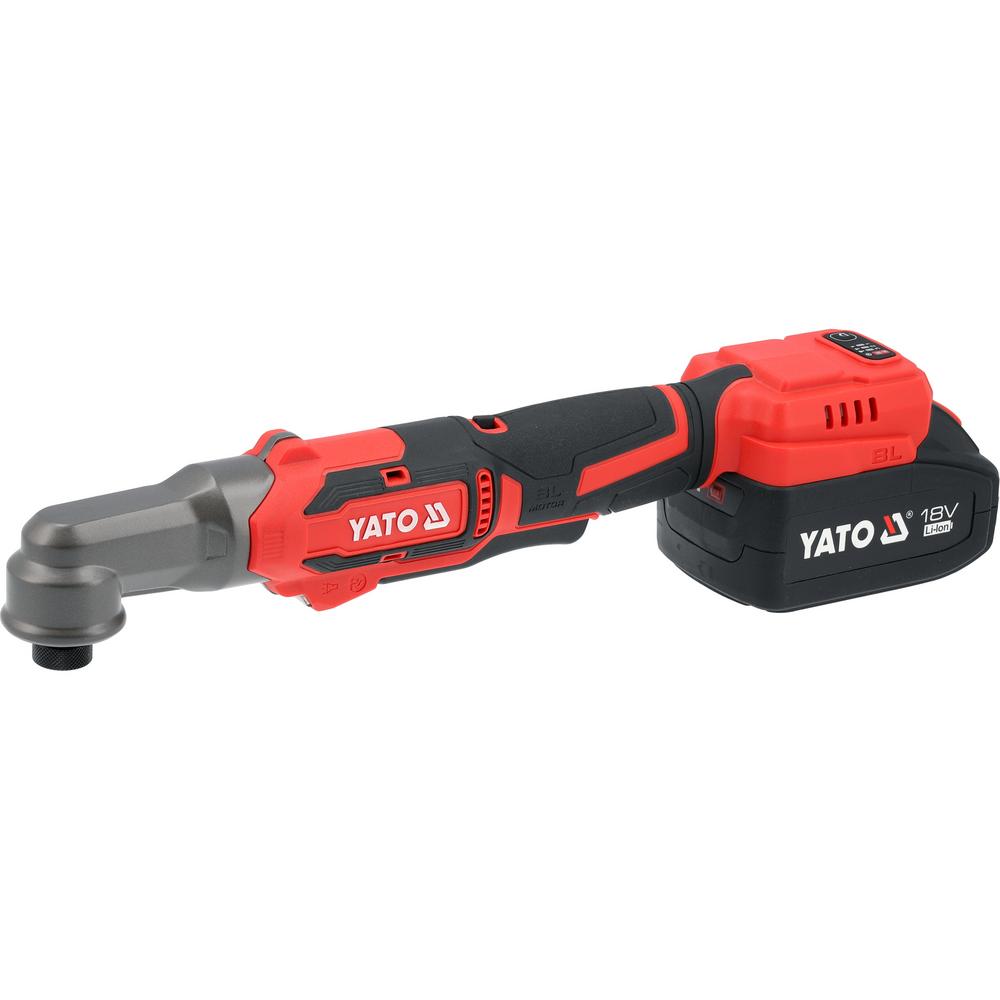

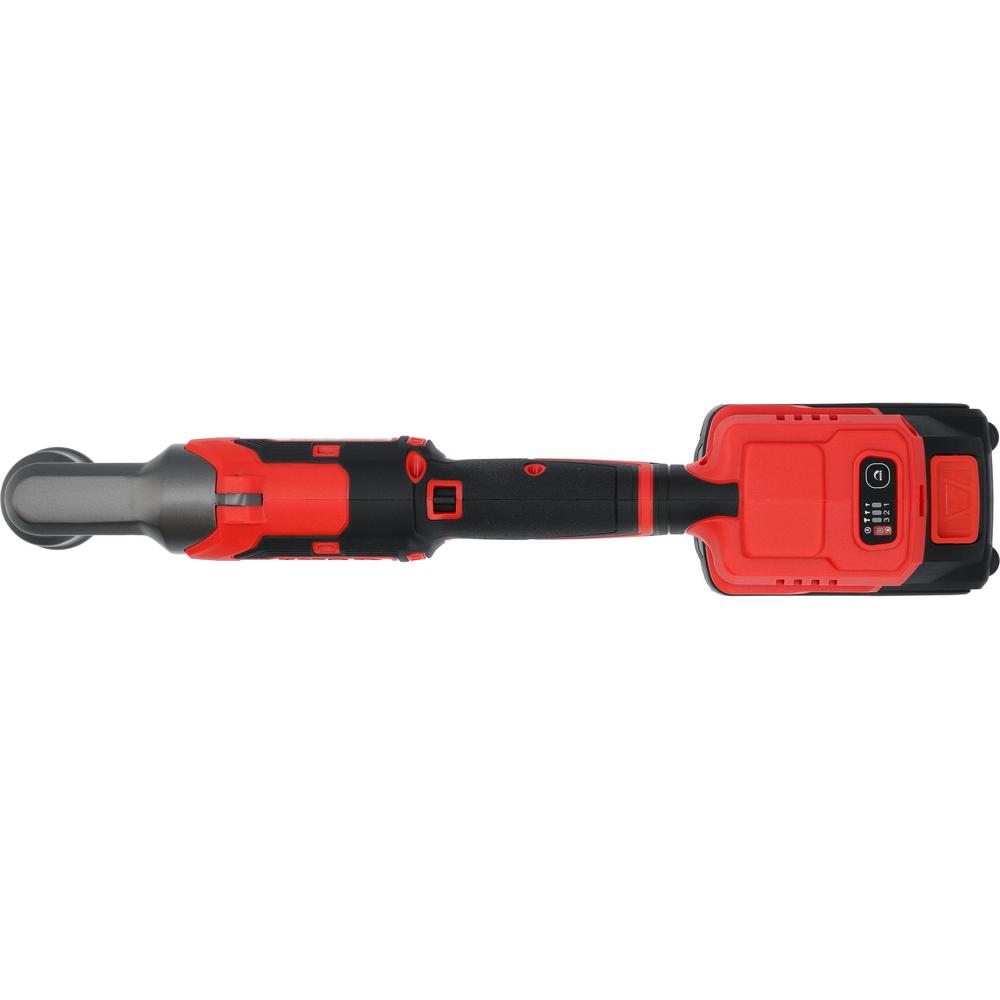

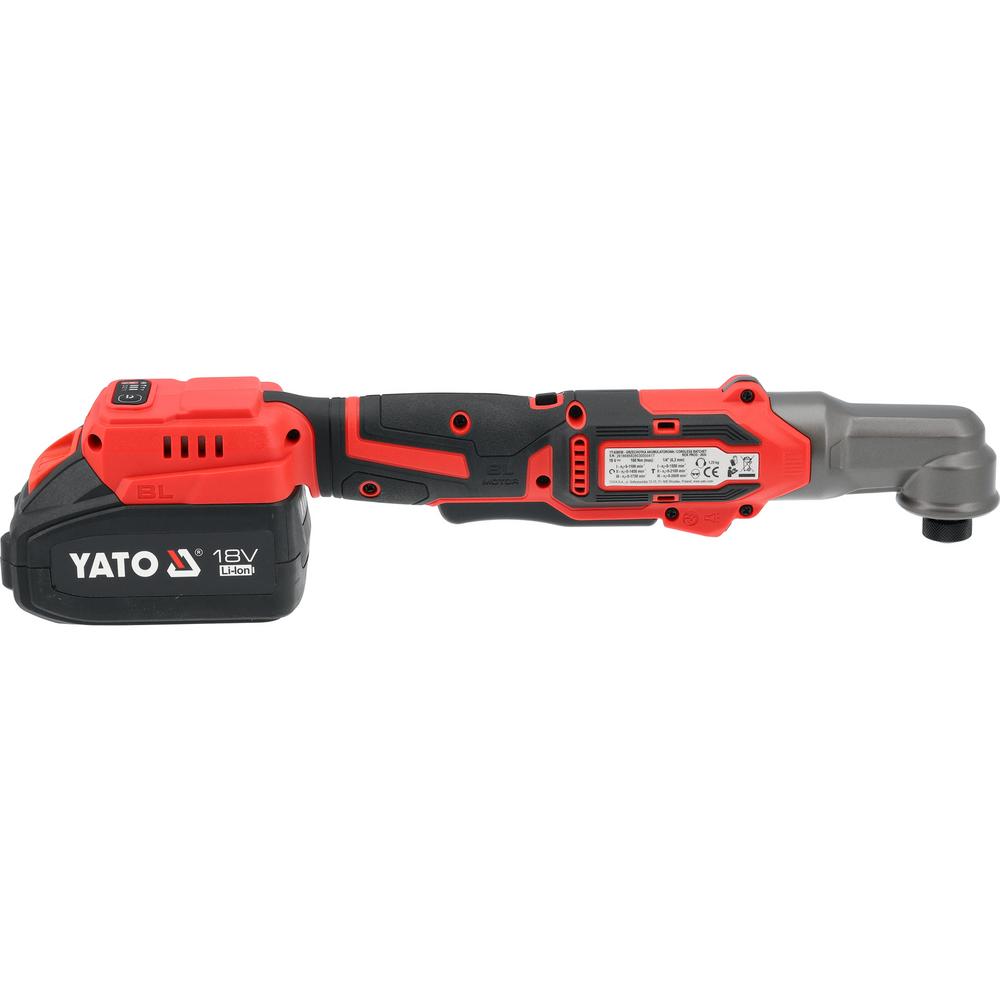

Yato iskevä akkuräikkä 18V 4 Ah -sarja (YT-828030) sisältää hiiliharjattomalla moottorilla varustetun iskevän kulmaräikän, 4 Ah Li-Ion-akun ja laturin. Räikän suurin vääntömomentti on 160 Nm, ja sen kulmapää ottaa vastaan 1/4″ (6,3 mm) kuusiokärjet. Laite kuuluu Yato 18 V -akkujärjestelmään, jonka akut käyvät sarjan muihin työkaluihin.

Kapea kulmapää ja lyhyt runko on suunniteltu paikkoihin, joihin suora iskuväännin tai käsiräikkä ei mahdu, kuten moottoritilaan, koneiden runkojen väliin ja kalusteiden taakse. Mukana tuleva sovitin 1/4″ kuusio → 1/2″ neliö muuttaa teränpitimen hylsyvääntimeksi, joten räikällä voi käyttää myös 1/2″ iskuhylsyjä.

Kierrosnopeus valitaan kolmesta alueesta 0–1100 / 0–1450 / 0–1750 min⁻¹, ja iskutaajuus on vastaavasti 0–1500 / 0–2100 / 0–2600 min⁻¹. Ohjauspaneelissa on neljä toimintatilaa: kolme nopeus- ja iskutasoa sekä kiristystila, joka myötäpäivään pysäyttää räikän tavoitemomentissa ja vastapäivään avaa liitoksen täydellä teholla ja hidastaa sen jälkeen automaattisesti.

Iskumekanismi irrottaa tiukkaan juuttuneet ruuvit ja mutterit vahingoittamatta kiinnittimiä. Työkalun paino on 1,25 kg, eristysluokka III ja käyttölämpötila −10…+40 °C. Äänenpainetaso on 98 dB(A) ja tärinä 19 m/s², joten kuulonsuojaimet ja taukojen pitäminen ovat tarpeen. Laturi lataa akun noin 2 tunnissa.

Käyttötarkoitus ja soveltuvuus:

Akkuräikkä on tarkoitettu muttereiden, ruuvien ja pulttien avaamiseen ja kiristämiseen ahtaissa paikoissa 1/4″ kuusiokärjillä tai sovittimen kautta 1/2″ hylsyillä. Iskutoiminto tuottaa suuremman momentin kuin tavallinen moottoriräikkä ilman, että työkalu kiertää kättä.

• Ajoneuvo- ja konehuolto: Moottoritilan, alustan ja lisälaitteiden kiinnitysten avaus ja kiristys, kun suoralle vääntimelle ei ole tilaa; 1/2″ sovittimella onnistuvat myös hylsyä vaativat pultit.
• Kone- ja laiteasennus: Kiinnitysruuvien ja -pulttien käsittely laitteiden runkojen, suojapeltien ja kotelointien välissä, joissa kulmapää mahtuu kohtisuoraan kiinnittimeen.
• LVI- ja kiinteistötekniikka: Kannakkeiden, putkikiinnikkeiden ja kanavien ruuviliitokset seinien ja kattorakenteiden läheltä.
• Kaluste- ja kiintokalusteasennus: Kiinnitysruuvien avaus ja kiristys kaapistojen sisällä ja kalusteiden takana, missä tavallinen ruuvinväännin ei mahdu kohtisuoraan.

Samaan Yato 18 V -akkujärjestelmään kuuluvat muun muassa Yato Akkumutteriväännin 18V 850Nm runko, Yato 18V Li-Ion akku ja Yato Akkulaturi 18V 2.4-4.5A älykäs pikalaturi. Käsikäyttöiseen loppukiristykseen sopii Yato Räikkäväännin 1/2″ 255 mm taivutettu. Yato iskevä akkuräikkä 18V 4 Ah -sarja on valmis käyttöön ilman erikseen hankittavaa akkua; pelkkä runko on malli YT-828031.

Pakkauksen sisältö:

• Yato iskevä akkuräikkä 18 V, hiiliharjaton

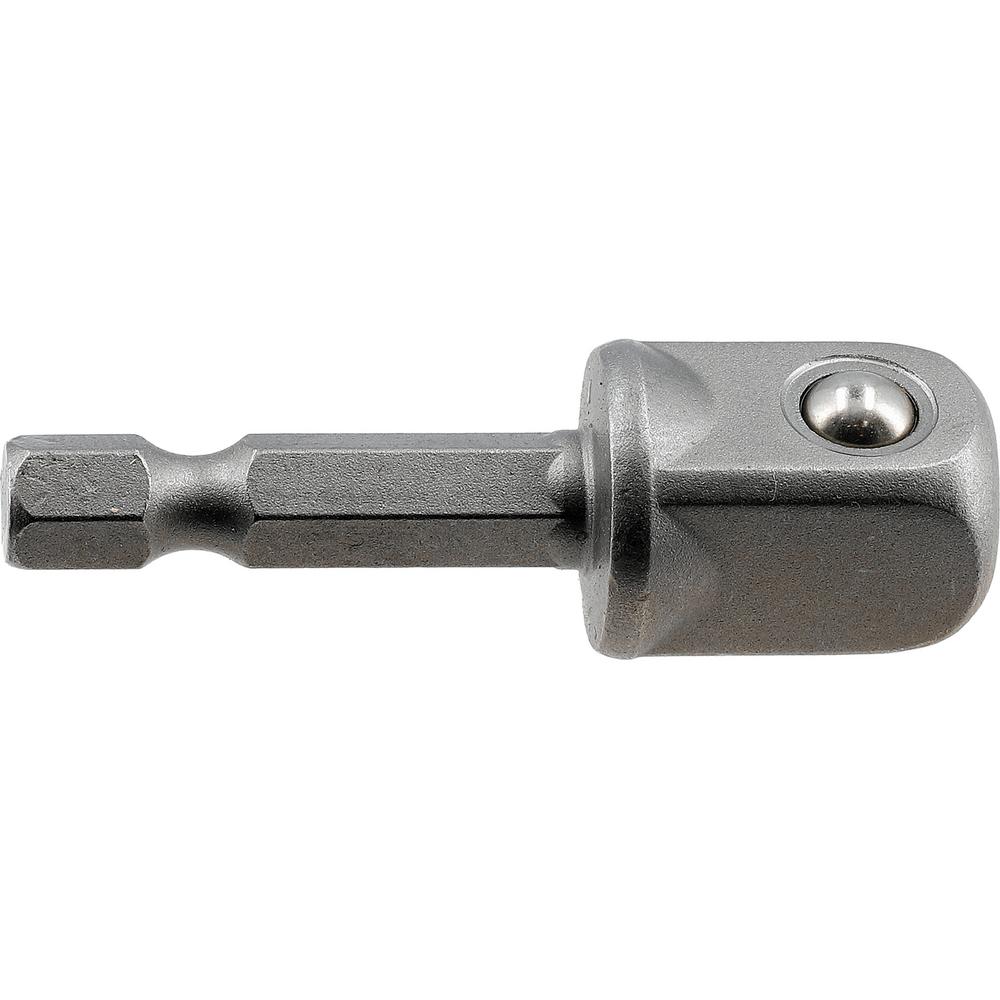

• Sovitin 1/4″ (6,3 mm) kuusio → 1/2″ (12,7 mm) neliö
• Li-Ion-akku 18 V 4 Ah
• Laturi

Ominaisuudet:

• Hiiliharjaton moottori: Parempi hyötysuhde ja pidempi käyttöikä kuin hiiliharjamoottorissa; ei vaihdettavia hiiliä.
• Iskumekanismi 160 Nm: Suurin vääntömomentti 160 Nm; isku avaa juuttuneet liitokset ja vähentää kiinnittimien vaurioitumista.

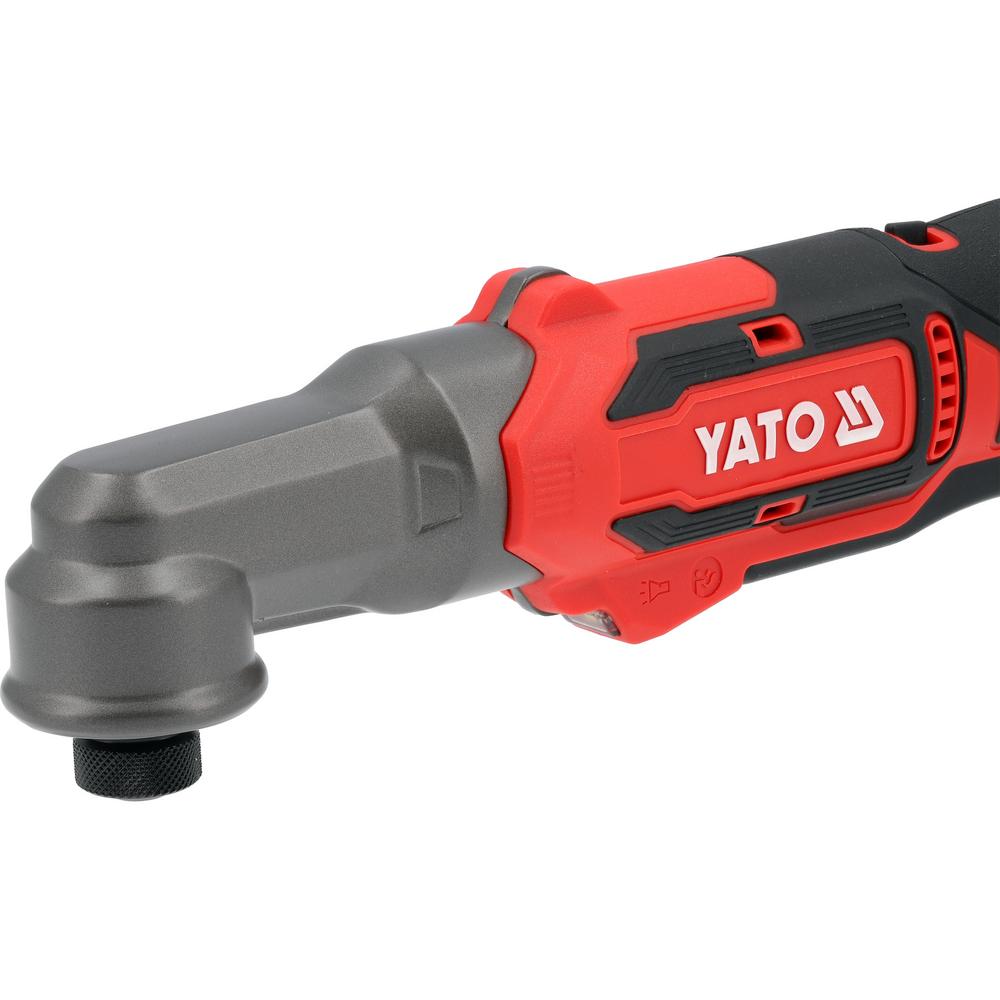

• Kulmapää ja lyhyt runko: Mahtuu ahtaisiin väleihin, joissa suora väännin ei ole käytettävissä.

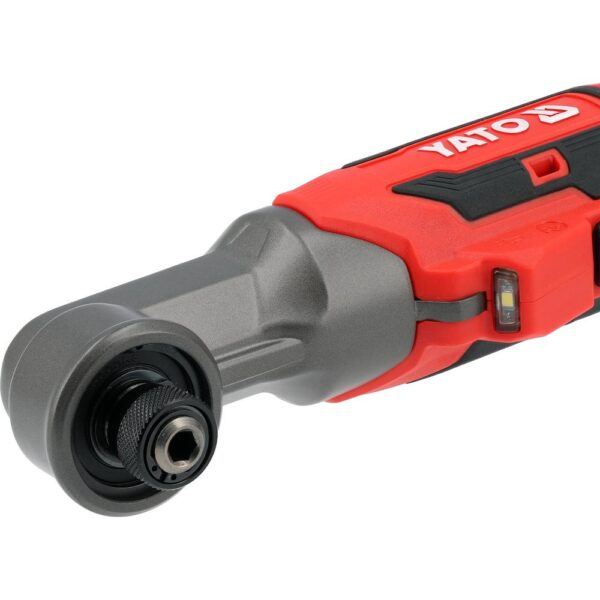

• 1/4″ kuusioteränpidin: 6,3 mm kuusiokiinnitys iskukäyttöön tarkoitetuille kärjille.
• 1/2″ hylsysovitin: Mukana sovitin, jolla räikkään kiinnitetään 1/2″ iskuhylsyt.
• 3 nopeusaluetta: 0–1100 / 0–1450 / 0–1750 min⁻¹, iskutaajuus 0–1500 / 0–2100 / 0–2600 min⁻¹.

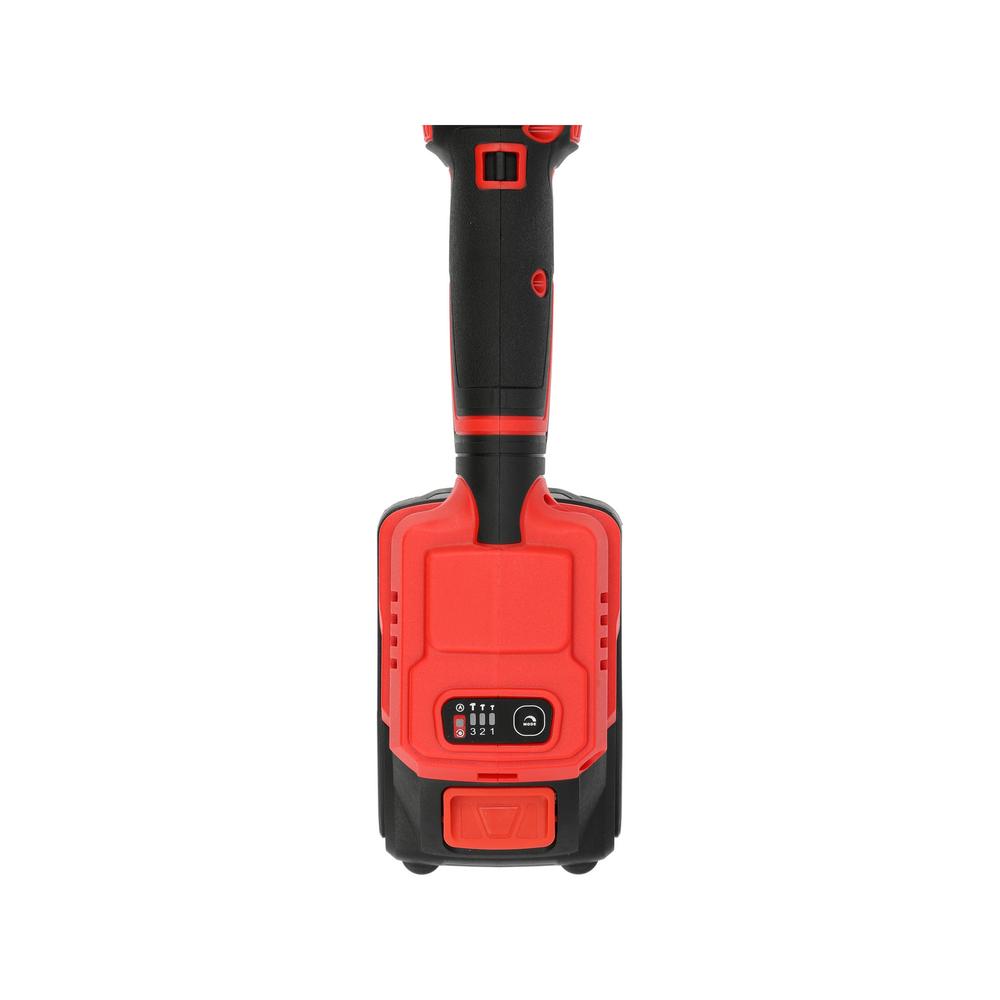

• 4 toimintatilaa: Ohjauspaneelin painikkeella valitaan nopeus- ja iskutaso tai kiristystila automaattisella pysäytyksellä.
• Elektroninen nopeudensäätö: Liipaisimen painamissyvyys säätää nopeutta ja momenttia valitun alueen sisällä.
• Pyörimissuunnan vaihtokytkin: Kiristys ja avaus samalla työkalulla.
• Pikalataus ja varaustilan ilmaisin: Lataus noin 2 h; akun LED-ilmaisin näyttää jäljellä olevan varauksen.
• Yato 18 V -järjestelmä: Käy Yato 18 V Li-Ion -akuille (YT-828461…YT-828465).

Tekniset Ominaisuudet:

• Jännite: 18 V DC.
• Suurin vääntömomentti: 160 Nm.
• Kierrosluku (tyhjäkäynti): 0–1100 / 0–1450 / 0–1750 min⁻¹.
• Iskutaajuus: 0–1500 / 0–2100 / 0–2600 min⁻¹.
• Teränpitimen koko: 1/4″ (6,3 mm).
• Teränpitimen tyyppi: kuusiokiinnitys (kara).
• Isku: kyllä.
• Moottori: hiiliharjaton.
• Elektroninen nopeudensäätö: kyllä.
• Pyörimissuunnan vaihtokytkin: kyllä.
• Toimintatilat: 4 (ohjauspaneeli).
• Akun tyyppi: Li-Ion.
• Akun kapasiteetti: 4000 mAh (4 Ah).
• Akkujen määrä sarjassa: 1.
• Laturi sarjassa: kyllä.
• Latausaika: 2 h.
• Pikalataus: kyllä.
• Akun varaustilan ilmaisin: kyllä.
• Laturi: 200–240 V~, 50/60 Hz, 2 A; lähtö 21,5 V DC, 2,2 A; suojausluokka II.
• Sähköinen eristysluokka (työkalu): III.
• Käyttölämpötila: −10…+40 °C.
• Äänenpainetaso LpA: 98,0 ± 3,0 dB(A).
• Äänitehotaso LwA: 106,0 ± 3,0 dB(A).
• Tärinä: 19,0 ± 1,5 m/s².
• Työkalun paino: 1,25 kg.
• Mukana sovitin: 1/4″ (6,3 mm) kuusio → 1/2″ (12,7 mm) neliö.
• Standardit: EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2.

Yato iskevä akkuräikkä 18V 4 Ah käyttöohje:

Lataus: Akku toimitetaan lataamattomana. Työnnä akku laturiin ja kytke laturi pistorasiaan; merkkivalo näyttää lataustilan. Lataus kestää noin 2 tuntia. Irrota laturi verkosta ja akku laturista salvan painiketta painamalla.

Kärjen tai sovittimen asennus: Irrota akku. Työnnä 1/4″ iskukärki tai hylsysovittimen kuusiovarsi teränpitimeen, kunnes se lukittuu, ja kiinnitä tarvittaessa 1/2″ iskuhylsy sovittimen neliöön. Varmista kiinnitys ennen käynnistystä.

Käyttö: Valitse pyörimissuunta ja toimintatila ohjauspaneelista. Kierrä kierreliitoksissa ensimmäiset kierrokset käsin. Aseta kärki tai hylsy kiinnittimeen ennen liipaisimen painamista, pidä räikästä kiinni molemmin käsin ja aloita pienellä nopeudella. Kun iskumekanismi alkaa nakuttaa, momentti on saavutettu – vapauta liipaisin. Tarkista lopullinen kiristysmomentti momenttiavaimella.

Avaus: Käännä pyörimissuunta vastapäivään. Kiristystilassa räikkä avaa liitoksen täydellä nopeudella ja iskutaajuudella ja hidastaa automaattisesti, kun kiinnitin on löystynyt.

Huolto ja säilytys: Irrota akku ennen puhdistusta. Puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla. Säilytä akku 0–30 °C:ssa noin 70 % varauksessa ja lataa se vähintään kerran vuodessa.

Varoitukset:

• Lue käyttöohje ennen käyttöä. Käytä suojalaseja, kuulonsuojaimia ja suojakäsineitä.
• Irrota akku ennen kärjen, sovittimen tai hylsyn vaihtoa sekä ennen huoltoa.
• Pidä räikästä kiinni eristetyistä tartuntapinnoista, jos kärki voi osua piilossa oleviin sähköjohtoihin.
• Käytä vain iskukäyttöön tarkoitettuja kärkiä ja hylsyjä; älä käytä haljenneita tai kuluneita osia. Sovitinta ei saa käyttää käsivipuna.
• Lopeta kiristys, kun iskumekanismi alkaa nakuttaa – jatkettu kiristys voi rikkoa kiinnittimen tai kierteen.
• Ulkopintojen lämpötila ei saa ylittää 60 °C. Pidä taukoja tärinäaltistuksen vuoksi.
• Lataa akku vain Yato 18 V -laturilla suljetussa, kuivassa tilassa aikuisen valvonnassa. Älä oikosulje akun napoja äläkä käytä vaurioitunutta akkua. Yli 130 °C:n lämpö voi aiheuttaa akun räjähdyksen.
• Ei lasten käyttöön. Ei sateeseen eikä kosteisiin olosuhteisiin.

Usein Kysyttyä, UKK:

Millaisia kärkiä Yato iskevä akkuräikkä 18V 4 Ah -sarja käyttää? 1/4″ (6,3 mm) kuusiokantaisia iskukärkiä. Mukana tulevalla sovittimella räikkään voi kiinnittää 1/2″ iskuhylsyjä.

Mikä on akkuräikän suurin vääntömomentti? 160 Nm. Avaamiseen tarvittava momentti on yleensä 75–80 % kiristysmomentista, joten räikkä avaa myös lähellä maksimimomenttia kiristetyt liitokset.

Mitä kiristystila tekee? Myötäpäivään räikkä rajoittaa nopeutta ja pysähtyy tavoitemomentissa; vastapäivään se avaa täydellä teholla ja hidastaa, kun kiinnitin irtoaa.

Voiko räikkää käyttää momenttiavaimen sijaan? Ei. Lopullinen kiristysmomentti tarkistetaan momenttiavaimella, koska saavutettu momentti riippuu iskuajasta ja kierteiden kunnosta.

Kuinka kauan 4 Ah akun lataus kestää? Noin 2 tuntia mukana tulevalla laturilla.

Käykö akku muihin Yato 18 V -työkaluihin? Kyllä. Yato 18 V -järjestelmän akut ovat keskenään yhteensopivia; pelkkä räikän runko on saatavana mallina YT-828031.

Kierrätysohjeet:

Pahvipakkaus ja paperinen käyttöohje kuuluvat kartonki- ja paperinkeräykseen. Yato iskevä akkuräikkä 18V 4 Ah -sarjan räikkä ja laturi ovat sähkölaitteita: käytöstä poistetut laitteet toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen, ei sekajätteeseen. Li-Ion-akku palautetaan akkujen ja paristojen keräykseen tai myyjälle; suojaa akun koskettimet teipillä ennen kuljetusta äläkä kuljeta vaurioitunutta akkua.
