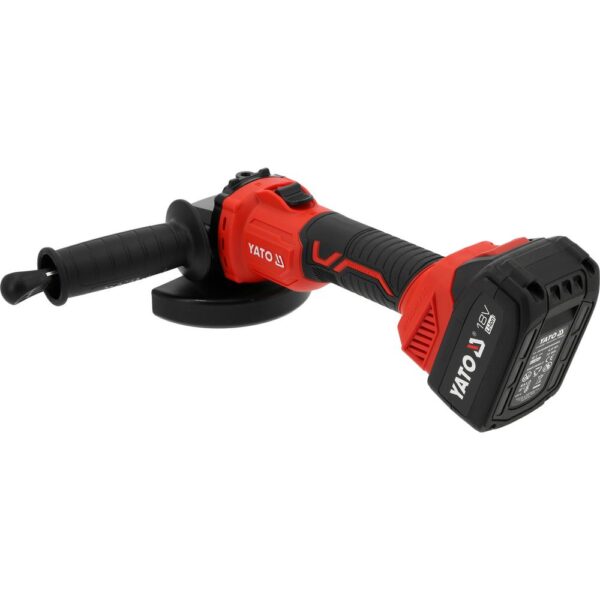

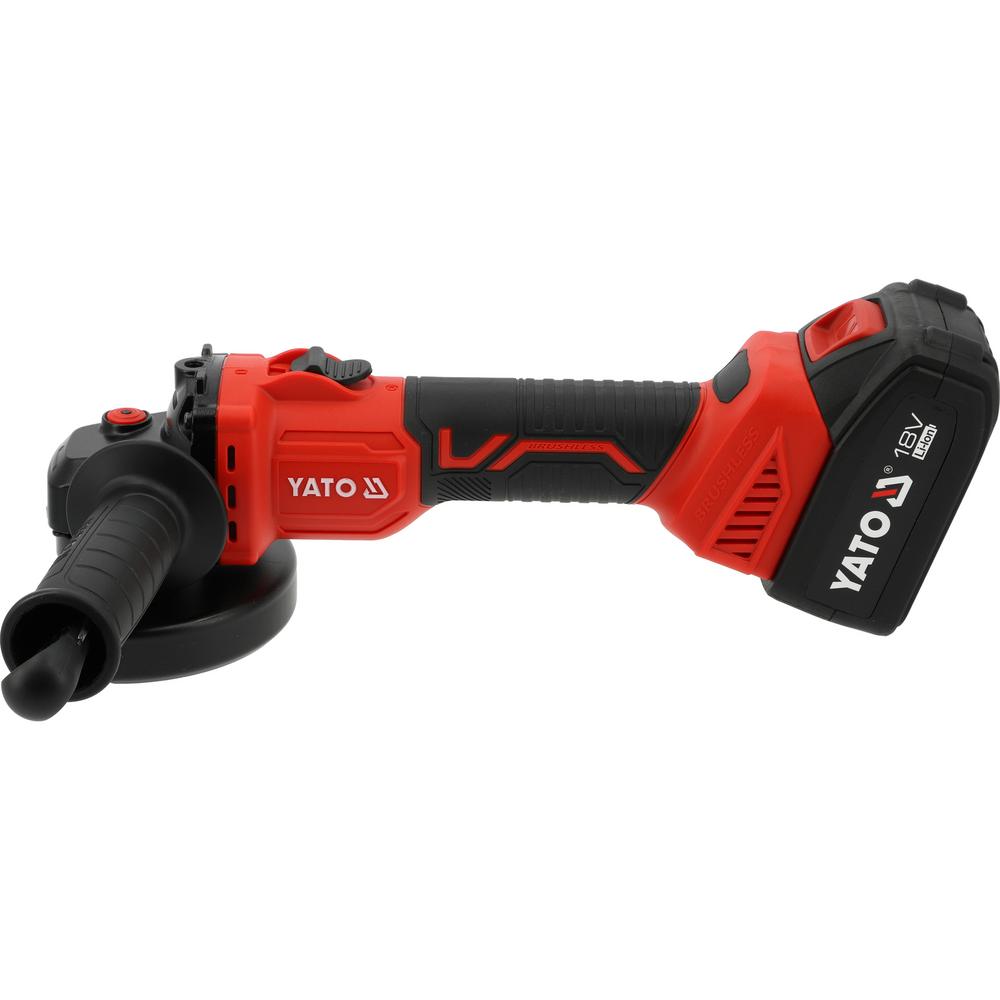

Yato Akkukulmahiomakone 18V BL 125 mm + 4Ah akku ja laturi

Yato akkukulmahiomakone 18V BL 4 Ah on hiiliharjattomalla moottorilla varustettu 18 V kulmahiomakone 125 mm laikoille. Laikan pyörimisnopeus on 8500 min⁻¹. Sarjaan kuuluvat 4,0 Ah Li-Ion-akku ja laturi.

Kone on tarkoitettu metallin ja mineraalisten rakennusmateriaalien, kuten tiilen, luonnon- ja tekokiven, betonin, keraamisten ja betonisten laattojen sekä klinkkerin, hiontaan ja katkaisuun materiaaliin soveltuvilla laikoilla. Karan kierre on M14 ja laikan reiän halkaisija 22,2 mm, joten koneeseen sopivat tavalliset 125 mm katkaisu-, hioma- ja lamellilaikat, kuivakäyttöön tarkoitetut timanttilaikat sekä M14-kierteiset teräsharjat.

Hiiliharjaton moottori toimii ilman kuluvia hiiliharjoja, mikä vähentää moottorin lämpenemistä ja pidentää käyttöikää, ja se säilyttää toimintaparametrinsa kuormituksen alla. Pehmeä käynnistys kiihdyttää laikan tasaisesti, vähentää käynnistysnykäystä ja keventää vaihteiston kuormitusta. Ilmanottoaukot on suojattu metallilastujen pääsyltä koneen sisään.

Laitteen paino on 1,7 kg. Käynnistyskytkin on koneen rungon päällä oleva liukukytkin, jota käytetään peukalolla ja joka voidaan lukita päälle pitkäkestoista työtä varten. Kone on eristysluokkaa III ja suojausluokkaa IPX0, joten sitä ei saa käyttää sateessa tai märissä olosuhteissa.

Käyttötarkoitus ja soveltuvuus:

Kulmahiomakone soveltuu asennus-, rakennus- ja korjaustöihin paikoissa, joissa verkkovirtaa ei ole saatavilla. Laikka valitaan työstettävän materiaalin mukaan, esimerkiksi Yato Katkaisulaikka metallille tai Yato Lamellilaikka 125 mm.

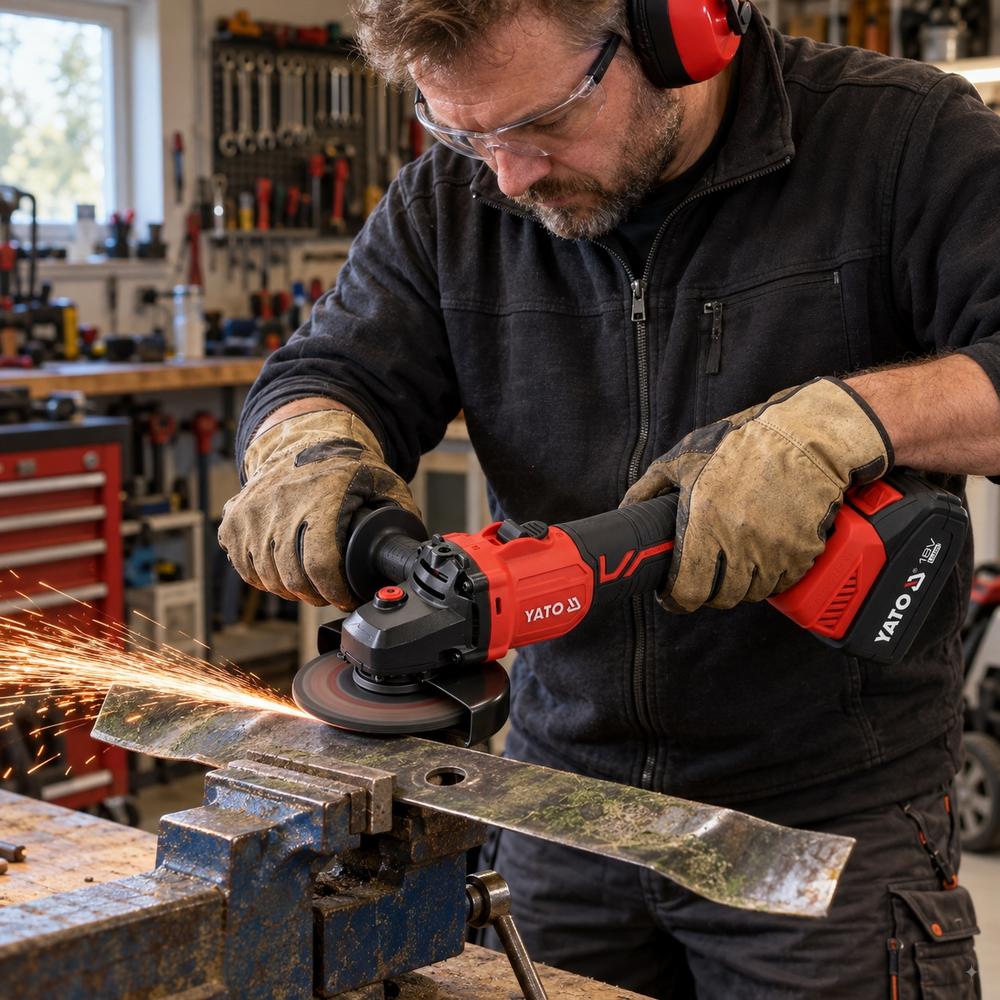

• Metallin katkaisu: Profiilien, putkien, kierretankojen ja levyjen katkaisu katkaisulaikalla suoraan linjaan laikka kohtisuorassa pintaan nähden.
• Metallipintojen hionta: Hitsaussaumojen, särmien ja purseiden hionta hiomalaikalla tai lamellilaikalla; sivupinnalla hiottaessa kone pidetään enintään 30° kulmassa pintaan.
• Laattojen ja kiviaineisten materiaalien työstö: Seinä- ja lattialaattojen, klinkkerin, tiilen ja betonin katkaisu kiven työstöön tarkoitetuilla laikoilla tai kuivakäyttöön tarkoitetuilla timanttilaikoilla.
• Ruosteen ja maalin poisto: Teräsharjat ja hiomapaperilaikat vanhojen maalipintojen ja ruosteen poistoon metalliosista.
• Työmaat ilman verkkovirtaa: 4,0 Ah akku latautuu sarjan laturilla noin 2 tunnissa. Akkuja voi käyttää muissa Yato 18V -työkaluissa; lisälaturiksi sopii esimerkiksi Yato Akkulaturi 18V 2.2A.

Pakkauksen sisältö:

• Akkukulmahiomakone
• Li-Ion-akku 18 V 4,0 Ah
• Laturi (latausasema)
• Lisäkahva
• Hiomalaikan suojus
• Laikan kiinnitysavain

Hiomalaikat eivät sisälly toimitukseen.

Ominaisuudet:

• Hiiliharjaton moottori: Ei vaihdettavia hiiliharjoja, pienempi lämpeneminen ja vakaa toiminta kuormituksen alla.
• Pyörimisnopeus 8500 min⁻¹: Tasainen ja suuri pyörimisnopeus katkaisuun ja hiontaan 125 mm laikoilla.
• Pehmeä käynnistys: Laikka kiihtyy asteittain, mikä vähentää nykäystä käynnistettäessä, parantaa hallintaa ja keventää vaihteiston kuormitusta.
• Suojatut ilmanottoaukot: Rakenne estää metallilastujen pääsyä koneen sisään.
• Liukukytkin lukituksella: Kytkin rungon päällä peukalolla käytettäväksi; lukitus pitkäkestoiseen työhön. Virtakatkon jälkeen kone ei käynnisty ennen kuin kytkin vapautetaan ja kytketään uudelleen.
• Vakiokiinnitys: 125 mm laikat, keskireikä 22,2 mm, karan kierre M14, laikan paksuus enintään 6 mm; kiinnityslaippojen asento ohuille (≤3,2 mm) ja paksuille (>3,2 mm) laikoille.
• Karalukko: Laikan vaihto kiinnitysavaimella.
• Akku ja pikalataus: 4,0 Ah Li-Ion-akku, jossa sisäänrakennettu varaustason ilmaisin; latausaika noin 2 h, Li-ion-akuissa ei muisti-ilmiötä.
• Yato 18V -akkujärjestelmä: Muut yhteensopivat akut YT-828461, YT-828462, YT-828463, YT-828464 ja YT-828465; laturit YT-828498–YT-828504.

Tekniset Ominaisuudet:

• Jännite: 18 V DC
• Akkutyyppi: Li-Ion (Yato 18V)
• Akun kapasiteetti: 4000 mAh (4,0 Ah)
• Akkujen määrä toimituksessa: 1
• Laturi toimituksessa: kyllä
• Latausaika: 2 h
• Pikalataus: kyllä
• Varaustason ilmaisin: kyllä
• Laturin tulojännite: 220–240 V~, 50/60 Hz
• Laturin lähtöjännite ja -virta: 21 V DC / 2,4 A
• Laturin nimellisteho: 60 W
• Akun käyttöikä: noin 500 lataus-purkausjaksoa
• Moottori: hiiliharjaton
• Pyörimisnopeus: 8500 min⁻¹
• Nopeudensäätö: kyllä
• Pehmeä käynnistys: kyllä
• Hiomalaikan halkaisija: 125 mm
• Laikan keskireiän halkaisija: 22,2 mm
• Karan kierre: M14
• Laikan suurin paksuus: 6 mm
• Laikan vähimmäiskehänopeus: 80 m/s
• Eristysluokka: III
• Suojausluokka: IPX0
• Äänenpainetaso LpA: 88,0 ± 3,0 dB(A)
• Äänitehotaso LwA: 96,0 ± 3,0 dB(A)
• Tärinä ah,AG: 7,28 ± 1,5 m/s²
• Laitteen paino: 1,7 kg
• Ulkopintojen suurin sallittu lämpötila: 60 °C

Yato akkukulmahiomakone 18V BL 4 Ah käyttöohje:

Kaikki asennus- ja säätötoimet tehdään akku irrotettuna. Lue koko käyttöohje ennen ensimmäistä käyttöä.

1. Akkujen lataus: Akku toimitetaan lataamattomana. Irrota laturi verkosta, puhdista akun liittimet kuivalla liinalla, aseta akku laturiin ja liitä laturi pistorasiaan; merkkivalo näyttää lataustilan. Lataa vain suljetussa, kuivassa tilassa valvonnan alaisena.
2. Suojus ja lisäkahva: Aseta hiomalaikan suojus karan ympärille ja kiristä niin, että laikan suojaamaton osa on poispäin käsistä. Kierrä lisäkahva tukevasti koneen runkoon.
3. Laikan asennus: Aseta ylempi kiinnityslaippa karaan, laikka laipan päälle ja kierrä alempi laippa karaan. Paina karalukkoa ja kiristä alempi laippa avaimella. M14-kierteinen laikka tai harja kierretään suoraan karaan ilman laippoja.
4. Akun asennus: Työnnä Yato 18V -akku akkupaikkaan liittimet konetta kohti, kunnes salpa lukittuu. Akun varaustilan näet painamalla akun painiketta.
5. Koekäyttö: Käynnistä kone ja anna sen käydä kuormittamattomana noin 1 minuutti. Irrota akku ja tarkista laikan kiinnitys.
6. Käynnistys: Paina rungon päällä olevan kytkimen takaosaa ja työnnä kytkin eteenpäin asentoon (I); kytkimen voi lukita. Sammuta painamalla kytkimen takaosaa, jolloin se palautuu.
7. Työskentely: Kiinnitä työkappale ruuvipenkkiin tai puristimeen ja pidä konetta kahdella kädellä. Hio sivupinnalla enintään 30° kulmassa tasaisin edestakaisin liikkein; katkaise suoraan linjaan ja ohjaa konetta laikan pyörimissuuntaan.
8. Työn lopetus: Sammuta kone ja anna laikan pysähtyä kokonaan. Irrota akku ja anna laikan jäähtyä ennen tarkastusta.
9. Huolto: Puhdista runko, tuuletusaukot, kytkimet, lisäkahva ja suojus paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla ilman kemikaaleja. Takuuaikana konetta ei saa muuttaa; viat korjataan valtuutetussa huollossa.

Varoitukset:

• Suojaimet: Käytä aina silmien-, kuulon- ja hengityksensuojaimia sekä suojakäsineitä ja asianmukaista työvaatetusta.
• Suojus aina paikallaan: Älä koskaan käytä konetta ilman asennettua hiomalaikan suojusta.
• Laikan nopeusluokitus: Käytä vain laikkoja, joiden sallittu kehänopeus on vähintään 80 m/s ja sallittu pyörimisnopeus vähintään 8500 min⁻¹.
• Takaisku: Juuttuva laikka voi heittää koneen käyttäjää kohti. Älä katkaise kaarevaa linjaa, älä kallista laikkaa leikkauksessa äläkä aloita katkaisua uudelleen materiaalin sisällä.
• Kielletyt terät: Älä käytä moottorisahan ketjuteriä, pyörösahanteriä tai segmentoituja timanttilaikkoja, joiden segmenttirako on yli 10 mm.
• Ei nestejäähdytystä eikä muutoksia: Älä käytä nestejäähdytystä vaativia lisävarusteita, älä kiillota koneella äläkä muuta konetta tai sen suojuksia.
• Kipinät: Älä työskentele syttyvien materiaalien lähellä tai räjähdysalttiissa tiloissa.
• Piilossa olevat johdot: Upotusleikkauksissa seiniin laikka voi osua sähkö- tai kaasujohtoihin; pidä konetta eristetyistä tartuntapinnoista.
• Melu: Äänitehotaso on 96 dB(A); kuulonsuojaimet ovat välttämättömät.
• Akut ja laturi: Käytä vain Yato 18V -akkuja ja sarjan laturia. Älä käytä vaurioitunutta laturia tai akkua, älä oikosulje akun napoja äläkä jätä latausta ilman valvontaa. Jos laturista tulee savua tai hajua, irrota se heti pistorasiasta.

Usein Kysyttyä, UKK:

Mitä Yato akkukulmahiomakone 18V BL 4 Ah -sarjaan kuuluu?
Kone, 18 V 4,0 Ah Li-Ion-akku, laturi, lisäkahva, hiomalaikan suojus ja laikan kiinnitysavain. Sama kone kahdella akulla on YT-828252 ja ilman akkua ja laturia YT-828253.

Kauanko akun lataus kestää?
Sarjan laturilla 4,0 Ah akun latausaika on noin 2 tuntia.

Millaisia laikkoja koneeseen voi asentaa?
125 mm laikkoja, joiden keskireikä on 22,2 mm, paksuus enintään 6 mm ja sallittu kehänopeus vähintään 80 m/s, sekä M14-kierteisiä laikkoja ja harjoja.

Voiko koneella leikata laattoja?
Kyllä. Keraamisten materiaalien työstöön käytetään kiven työstöön tarkoitettuja laikkoja tai kuivakäyttöön tarkoitettuja timanttilaikkoja.

Voiko koneella työstää puuta?
Ei. Puun hionta, katkaisu ja kiillotus on kielletty.

Paljonko kone painaa?
Laitteen ilmoitettu paino on 1,7 kg; koko sarjan nettopaino on 2,62 kg.

Kierrätysohjeet:

Yato akkukulmahiomakone 18V BL 4 Ah on sähkö- ja elektroniikkalaite (SER), jota ei saa hävittää sekajätteen mukana. Toimita käytöstä poistettu kone SER-keräyspisteeseen. Kone ja laturi kuuluvat SER-keräykseen, Li-ion-akut palautetaan erikseen paristojen ja akkujen keräykseen, ja akun navat suojataan teipillä ennen palautusta. Pahvipakkaus kierrätetään kartonkina ja muoviosat muovinkeräykseen.
