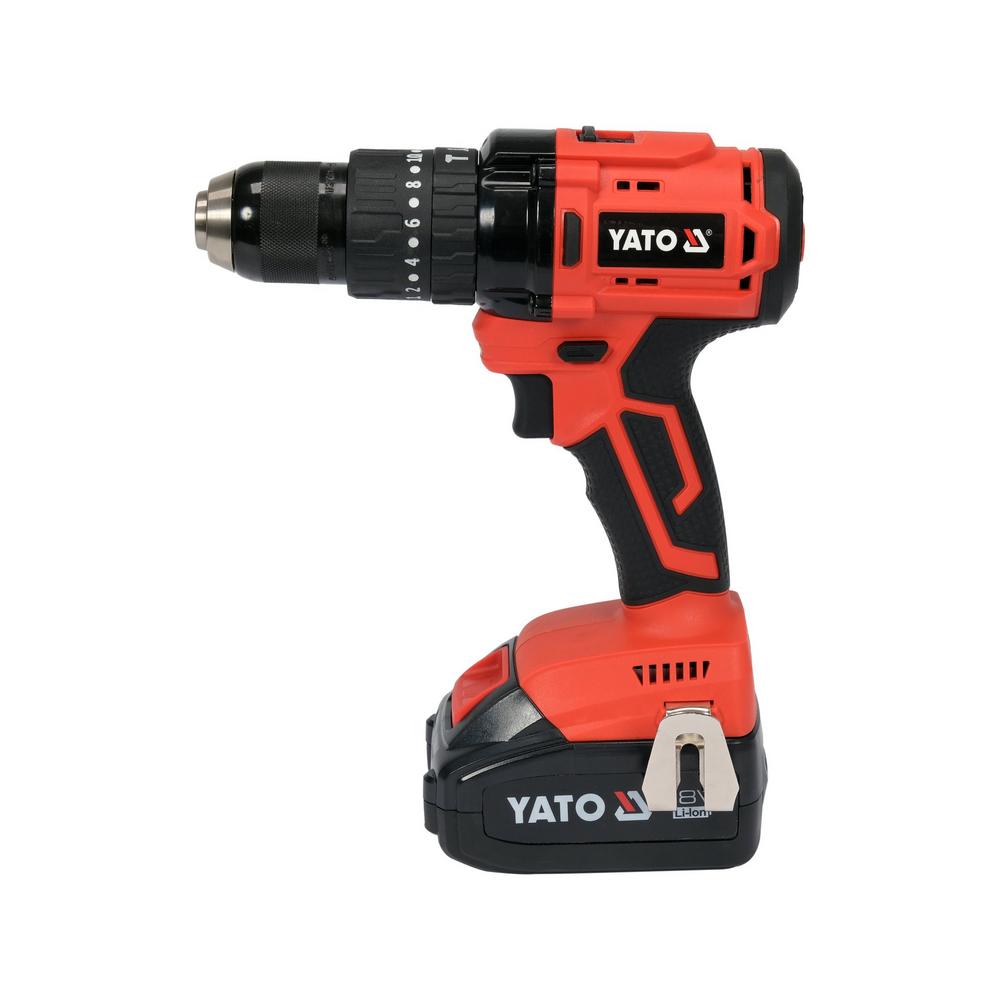

Yato Akkuiskuporakone 18V BL 75Nm + 2x3Ah akku ja laturi

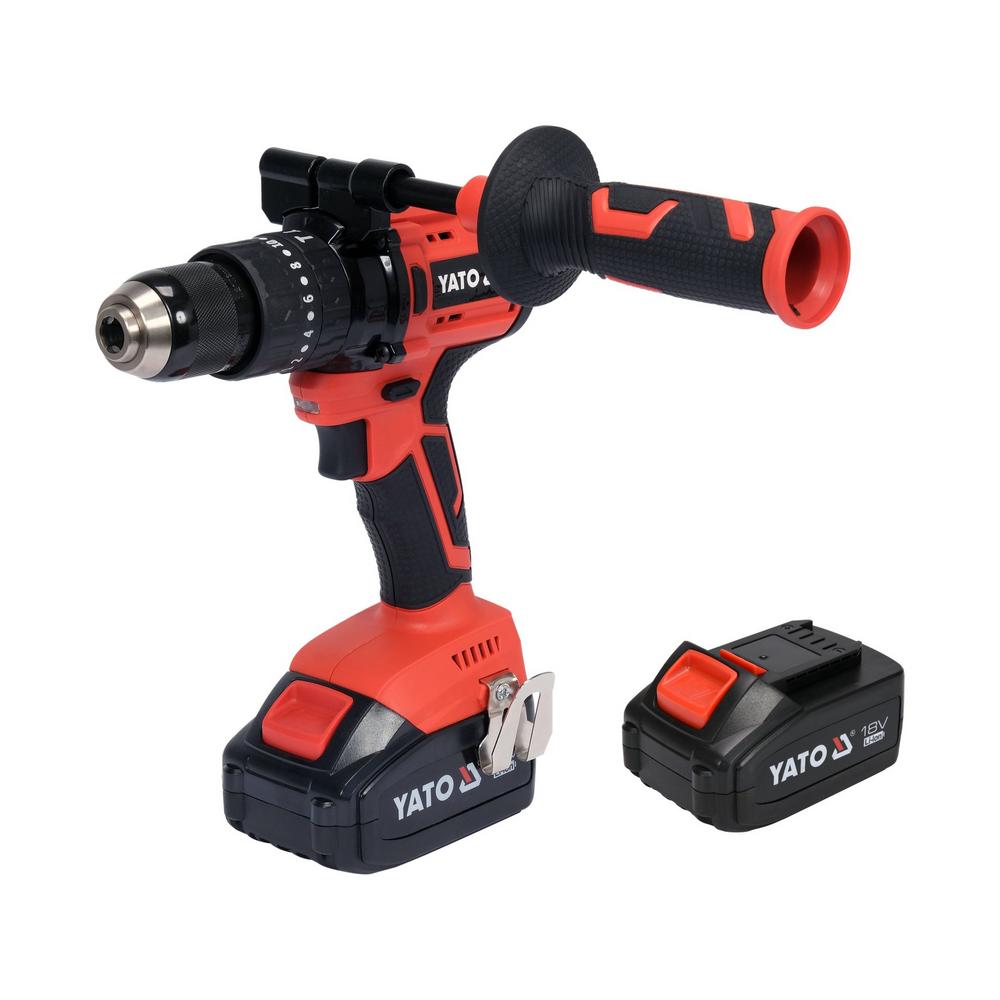

Yato akkuiskuporakone 18V 2×3 Ah -sarja (YT-82791) sisältää hiiliharjattomalla moottorilla varustetun iskuporakoneen, kaksi 3 Ah Li-Ion-akkua, pikalaturin, lisäkahvan ja säilytyssalkun. Suurin vääntömomentti on 75 Nm, ja kone toimii kolmessa tilassa: ruuvaus, poraus ja iskuporaus. Kahden akun ansiosta toinen akku voi latautua samalla, kun toisella työskennellään.

Kaksivaihteinen vaihteisto antaa kierrosnopeudet 0–500 ja 0–2100 min⁻¹, ja iskutaajuus on vastaavasti 0–8500 ja 0–29 750 min⁻¹. Ensimmäisellä vaihteella vääntömomentti on 75 Nm ja toisella 40 Nm, mikä nopeuttaa ankkureiden ja pitkien, jopa 300 mm:n ruuvien kiinnitystä.

Itsekeskittävä 13 mm metalli-istukka (kiinnitysalue 1,5–13 mm) pitää terän tukevasti myös iskuporauksessa. Suurin poraushalkaisija on 25 mm puuhun, 13 mm teräkseen ja 13 mm betoniin. Lisäkahva parantaa koneen hallintaa suuren vääntömomentin vuoksi.

Koneessa on elektroninen nopeudensäätö, karajarru, pyörimissuunnan vaihtokytkin, toimintatilan valitsin, LED-työvalo ja metallinen vyökoukku. Paino on 1,4 kg, eristysluokka III ja kotelointiluokka IP20. Äänenpainetaso on 87 dB(A), joten kuulonsuojaimet ovat tarpeen. Pikalaturi lataa 3 Ah akun noin 1,5 tunnissa.

Käyttötarkoitus ja soveltuvuus:

Akkuiskuporakone on tarkoitettu reikien poraamiseen puuhun, metalliin ja kiviaineksiin sekä ruuvien kiinnittämiseen ja irrottamiseen. Iskuporaustilaa käytetään betoniin ja kovaan tiileen, ei puuhun eikä muoviin.

• Kiinnitykset betoniin ja tiileen: Reiät enintään 13 mm iskuporanterällä tulppa- ja ankkurikiinnityksiin, esimerkiksi hyllyjen, kannakkeiden ja kiskojen asennukseen.
• Puurakentaminen: Reiät puuhun enintään 25 mm terällä ja pitkien ruuvien kiinnitys ensimmäisellä vaihteella 75 Nm:n momentilla.
• Metallityöt: Reiät teräkseen enintään 13 mm terällä; teräksen poraamisessa terää jäähdytetään voiteluöljyllä.
• Asennus ja korjaus: Kalusteiden, ovien ja kiinnikkeiden asennus sekä ruuvien irrottaminen vasemmalle pyörityksellä pienimmällä nopeudella.

Sarjan akut käyvät muihin Yato 18 V -työkaluihin, kuten Yato Akkumutteriväännin 18V 850Nm runko ja Yato Akkuporakone 18V 45Nm hiiliharjaton moottori runko. Ruuvaukseen sopii Yato Konekärkisarja Impact 37-os. Yato akkuiskuporakone 18V 2×3 Ah -sarja on sama kone kuin yhdellä akulla varustettu Yato Akkuiskuporakone 18V 75Nm + 3 AH akku ja laturi sarja.

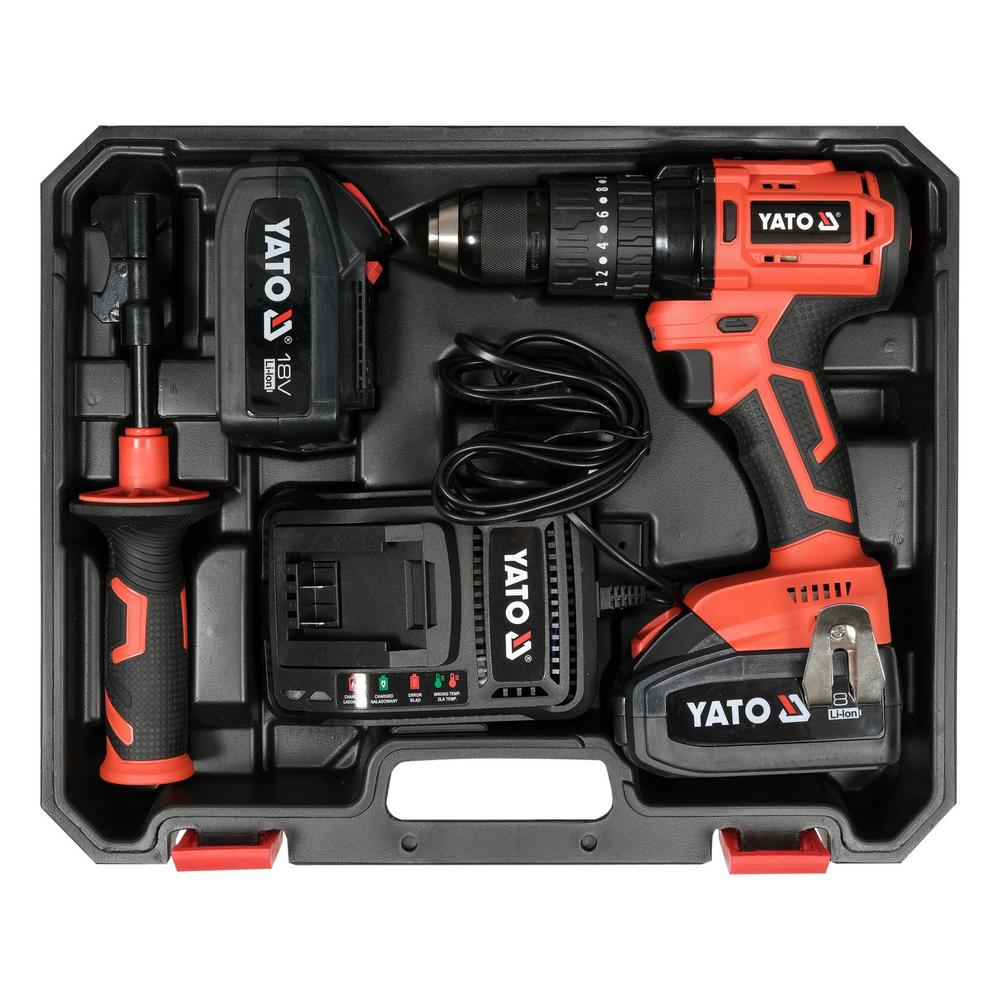

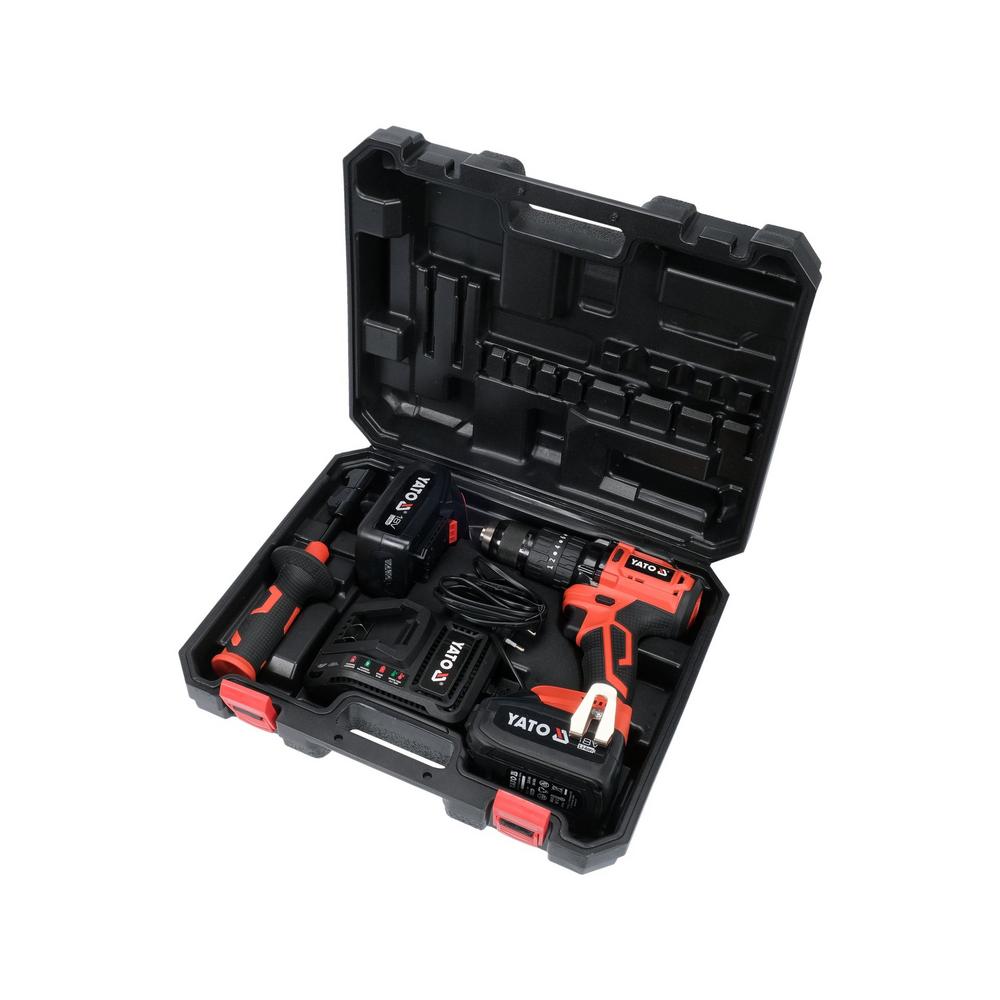

Pakkauksen sisältö:

• Yato akkuiskuporakone 18 V, hiiliharjaton, vyökoukulla
• 2 kpl Li-Ion-akku 18 V 3 Ah
• Pikalaturi
• Lisäkahva

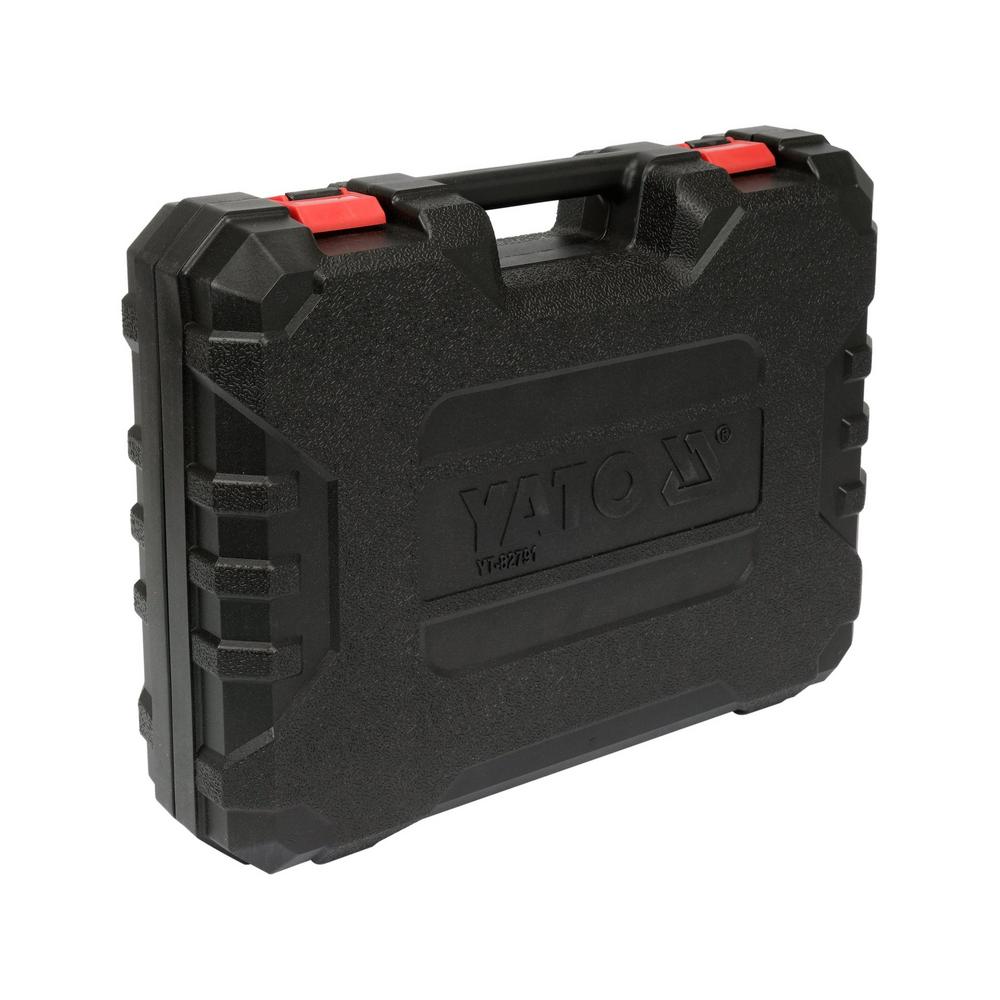

• Säilytyssalkku
• Käyttöohje

Ominaisuudet:

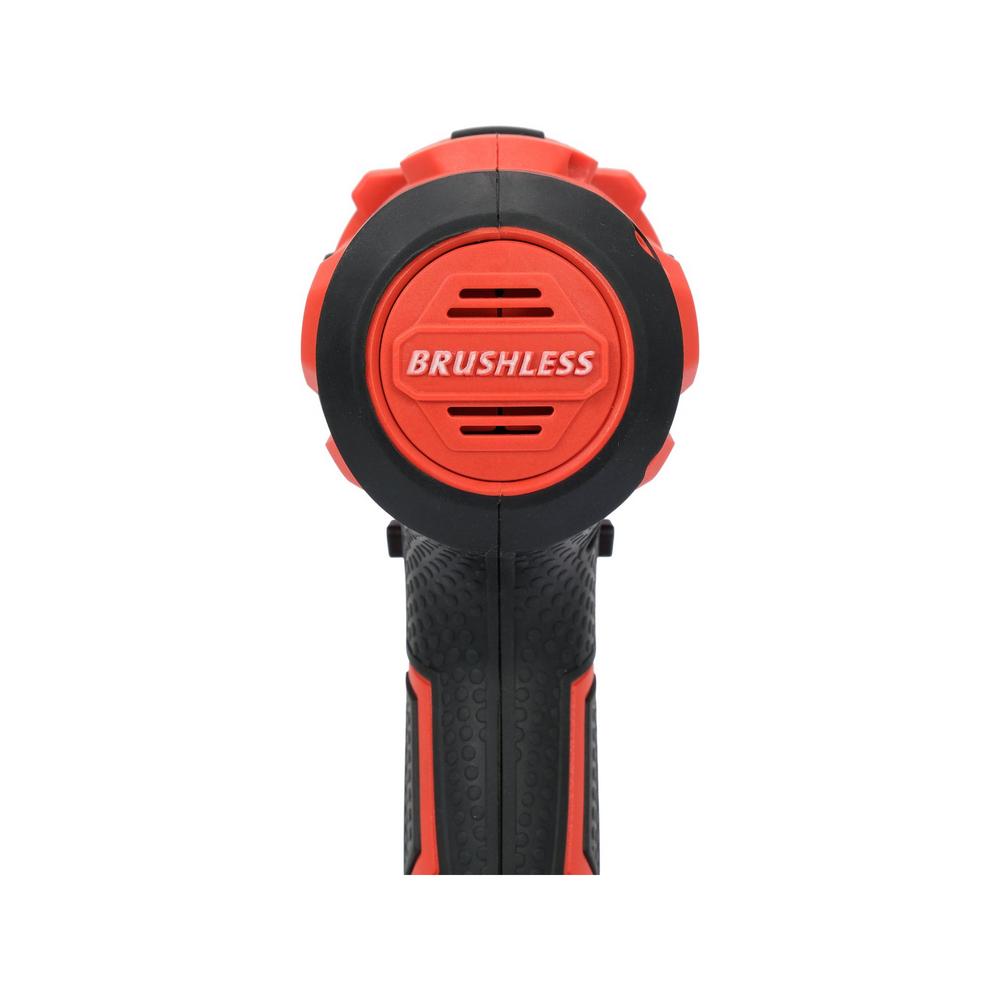

• Hiiliharjaton moottori: Ei hiiliharjojen kulumista; parempi hyötysuhde ja pidempi käyttöikä.
• Kolme toimintatilaa: Ruuvaus momentin säädöllä, poraus ja iskuporaus valitaan istukan takana olevilla renkailla.
• 75 Nm vääntömomentti: 75 Nm ensimmäisellä ja 40 Nm toisella vaihteella; liukukytkin ruuvaustilassa.
• Kaksivaihteinen vaihteisto: 0–500 min⁻¹ ruuvaukseen ja 0–2100 min⁻¹ poraukseen.
• Iskumekanismi: Iskutaajuus 0–8500 / 0–29 750 min⁻¹ betonin ja tiilen poraamiseen.
• 13 mm metalli-istukka: Itsekeskittävä, avaimeton; kiinnitysalue 1,5–13 mm.

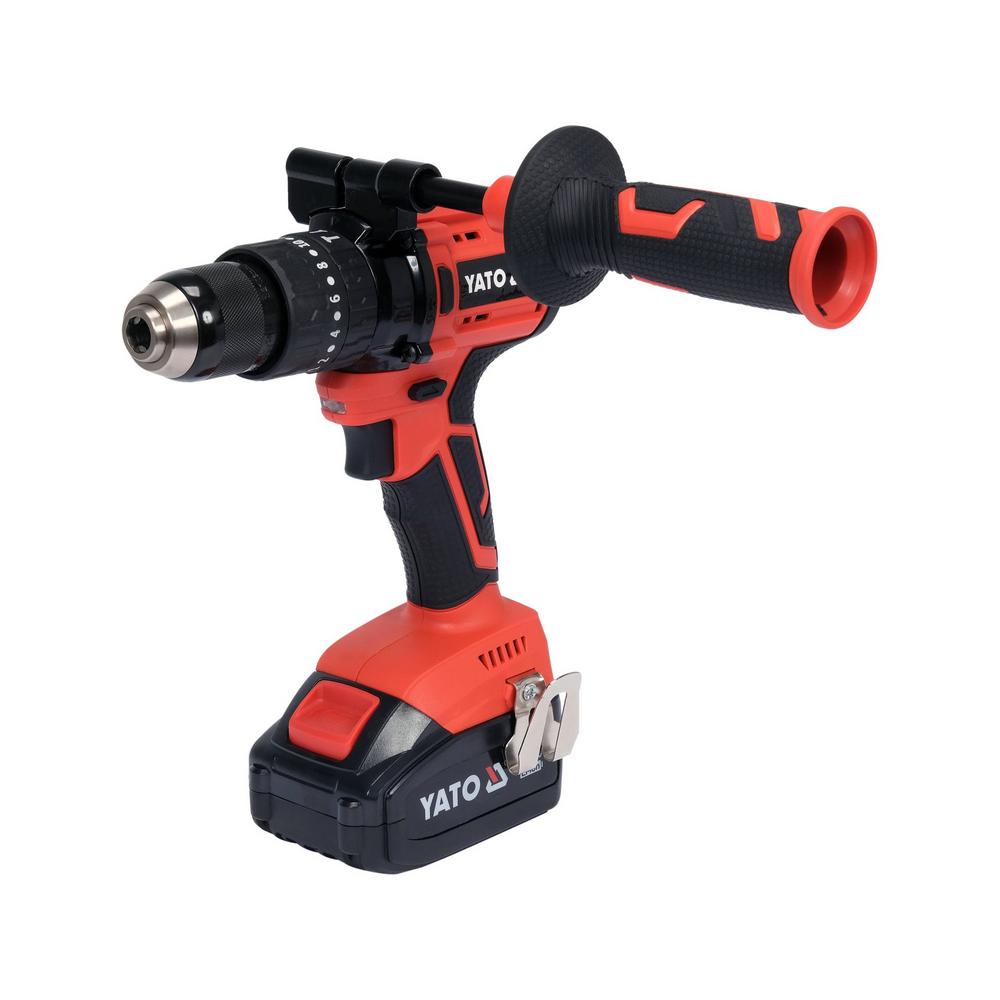

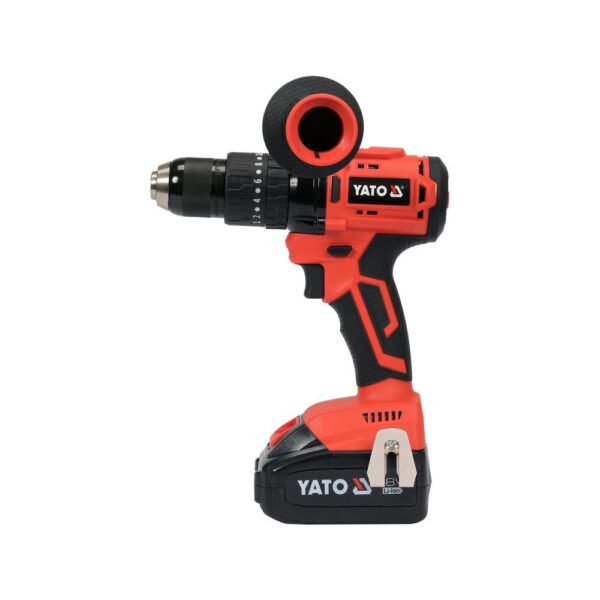

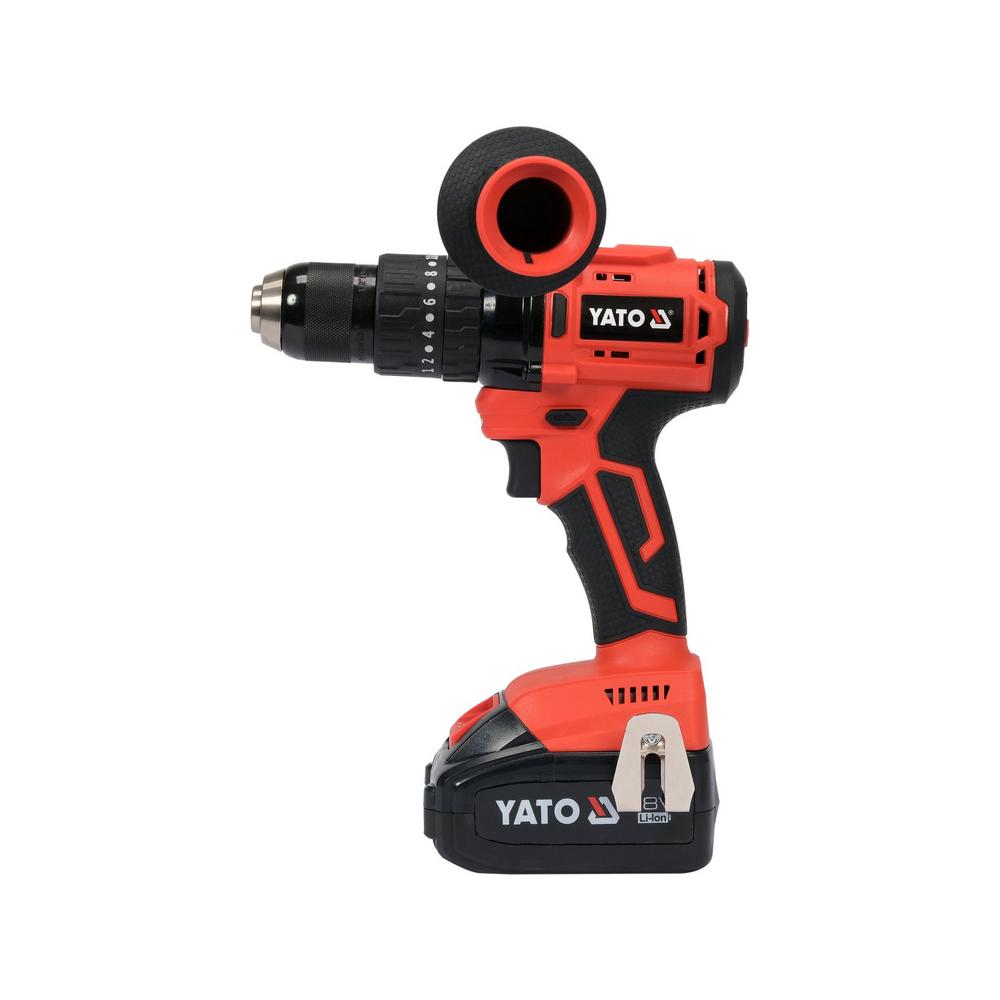

• Lisäkahva: Kiristettävä kahva tukee konetta suuren vääntömomentin vuoksi.
• Elektroninen nopeudensäätö ja karajarru: Liipaisin säätää nopeutta portaattomasti; istukka pysähtyy heti vapautuksesta.
• LED-työvalo: Valaisee porauskohdan.
• Kaksi 3 Ah akkua ja pikalaturi: Lataus noin 1,5 h; akun LED-ilmaisin näyttää varauksen.
• Yato 18 V -järjestelmä: Yhteensopiva akkujen YT-828461…YT-828465 kanssa.

Tekniset Ominaisuudet:

• Jännite: 18 V DC.
• Suurin vääntömomentti: 75 Nm (1. vaihde), 40 Nm (2. vaihde).
• Kierrosluku (tyhjäkäynti): 0–500 / 0–2100 min⁻¹.
• Iskutaajuus: 0–8500 / 0–29 750 min⁻¹.
• Toiminnot: ruuvaus, poraus, iskuporaus.
• Moottori: hiiliharjaton.
• Isku: kyllä.
• Suurin poraushalkaisija puuhun: 25 mm.
• Suurin poraushalkaisija teräkseen: 13 mm.
• Suurin poraushalkaisija betoniin: 13 mm.
• Istukan kiinnitysalue: 1,5–13 mm.
• Istukan tyyppi: itsekeskittävä metalli-istukka.
• Elektroninen nopeudensäätö: kyllä.
• Karajarru: kyllä.
• Pyörimissuunnan vaihtokytkin: kyllä.
• Toimintatilan valitsin: kyllä.
• Työvalo: LED.
• Akun tyyppi: Li-Ion.
• Akun kapasiteetti: 3000 mAh (3 Ah).
• Akkujen määrä sarjassa: 2.
• Laturi sarjassa: kyllä.
• Latausaika: 1,5 h.
• Pikalataus: kyllä.
• Akun varaustilan ilmaisin: kyllä.
• Laturi: 220–240 V~, 50/60 Hz, 60 W; lähtö 21 V DC, 2,4 A.
• Sähköinen eristysluokka: III.
• Kotelointiluokka: IP20.
• Äänenpainetaso LpA: 87,0 ± 5,0 dB(A).
• Äänitehotaso LwA: 98,0 ± 5,0 dB(A).
• Tärinä (poraus betoniin / teräkseen): 6,23 ± 1,5 / 4,37 ± 1,5 m/s².
• Työkalun paino: 1,4 kg.
• Standardit: EN 62841-1, EN 62841-2-1, EN IEC 55014-1, EN IEC 55014-2.

Yato akkuiskuporakone 18V 2×3 Ah käyttöohje:

Lataus: Akut toimitetaan lataamattomina. Puhdista akun navat, työnnä akku laturiin ja kytke laturi pistorasiaan. Punainen LED palaa latauksen aikana; vihreä LED ilmaisee täyden akun noin 1,5 tunnin kuluttua.

Lisäkahva ja terä: Kiinnitä lisäkahvan kiristin koneen runkoon ja kiristä kahva tukevasti. Irrota akku, työnnä lieriövartinen terä istukkaan ja kiristä istukka käsin. Ruuvauskärjet kiinnitetään kärjenpitimellä tai suoraan istukkaan.

Tilan, nopeuden ja momentin valinta: Valitse vaihde – pieni nopeus ruuvaukseen, suuri poraukseen. Aseta takimmainen rengas ruuvin, poranterän tai vasaran symboliin. Ruuvauksessa aloita pienimmästä momenttiasetuksesta ja suurenna tarvittaessa; numeroasetuksia ei käytetä poraamiseen.

Poraus betoniin: Poraa ensin pienempi reikä ilman iskua ja sitten varsinainen reikä iskuporaus kytkettynä kovametallisella iskuporanterällä. Pidä koneesta kiinni molemmin käsin ja paina vain terän suuntaisesti. Vaihda pyörimissuuntaa vain koneen ollessa pysähdyksissä.

Huolto: Irrota akku ja puhdista runko ja tuuletusaukot paineilmalla (enintään 0,3 MPa), harjalla tai kuivalla liinalla. Säilytä akut 0–30 °C:ssa noin 70 % varauksessa.

Varoitukset:

• Lue käyttöohje ennen käyttöä. Käytä suojalaseja ja kuulonsuojaimia, erityisesti iskuporauksessa.
• Käytä aina lisäkahvaa: 75 Nm:n vääntömomentti voi kiertää konetta, jos terä juuttuu.
• Irrota akku ennen terän vaihtoa, säätöjä ja huoltoa.
• Pidä koneesta kiinni eristetyistä tartuntapinnoista, jos terä voi osua piilossa oleviin sähköjohtoihin.
• Aloita poraus pienellä nopeudella terän kärki kappaletta vasten; pitkät terät voivat taipua vapaasti pyöriessään.
• Ulkopintojen lämpötila ei saa ylittää 60 °C. Pidä taukoja tärinäaltistuksen vuoksi.
• Lataa akut vain mukana tulevalla laturilla kuivassa tilassa aikuisen valvonnassa; älä oikosulje akun napoja.
• Ei lasten käyttöön. Ei sateeseen eikä kosteisiin tiloihin (IP20).

Usein Kysyttyä, UKK:

Voiko Yato akkuiskuporakone 18V 2×3 Ah -sarjalla porata betonia? Kyllä. Iskuporaustilassa koneella porataan betoniin ja kovaan tiileen enintään 13 mm reikiä iskuporanterillä.

Mitä sarjaan kuuluu? Iskuporakone, kaksi 18 V 3 Ah Li-Ion-akkua, pikalaturi, lisäkahva ja säilytyssalkku.

Kuinka kauan akun lataus kestää? 3 Ah akun lataus kestää noin 1,5 tuntia mukana tulevalla laturilla.

Miksi vääntömomentti on eri vaihteilla eri? Ensimmäinen vaihde antaa 75 Nm hitaalla nopeudella ruuvaukseen, toinen vaihde 40 Nm suurella nopeudella poraamiseen.

Käyvätkö akut muihin Yato 18 V -työkaluihin? Kyllä, Yato 18 V -järjestelmän akut ovat keskenään yhteensopivia.

Kierrätysohjeet:

Pahvipakkaus ja paperinen käyttöohje kierrätetään kartonki- ja paperinkeräykseen, muovinen salkku muovinkeräykseen tai sekajätteeseen paikallisen ohjeen mukaan. Yato akkuiskuporakone 18V 2×3 Ah -sarjan kone ja laturi ovat sähkölaitteita: käytöstä poistetut laitteet toimitetaan sähkö- ja elektroniikkaromun (SER) keräykseen. Li-Ion-akut palautetaan akkukeräykseen tai myyjälle; teippaa koskettimet ennen kuljetusta.
