Procat Mikrometri

Procat mikrometri on tarkka mittaustyökalu, joka soveltuu monipuolisesti eri teollisuudenaloille, kuten konepajoille, metallityöpajoille ja muihin tarkkuusmittauksia vaativiin sovelluksiin.

Mikrometrin rakenne on suunniteltu käyttäjäystävälliseksi, ja sen lukitusmekanismi varmistaa, että mittaustulos pysyy vakaana. Mitta-asteikko on selkeästi luettavissa, mikä helpottaa työskentelyä. Ergonominen muotoilu parantaa käyttömukavuutta, ja säätömekanismi mahdollistaa tarkan mittauksen.

Tämä mikrometri on helppokäyttöinen, ja sen mekaaninen toimintaperiaate takaa luotettavan mittaustuloksen ilman erillisiä virtalähteitä. Se soveltuu laajasti eri mittaustarpeisiin, joissa vaaditaan tarkan mittauksen suorittamista pienillä mittausväleillä.

Käyttötarkoitus

• Koneistustyöt: Soveltuu tarkkoihin mittauksiin koneistuksessa.
• Metallintyöstö: Käytetään metalliosien mittaamiseen.
• Komponenttien tarkistus: Mittaa pienet osat ja niiden mitat.
• Huolto ja korjaus: Soveltuu kuluneiden osien mittaamiseen.
• Opetus ja koulutus: Käytetään mittaustekniikan opetteluun.

Ominaisuudet

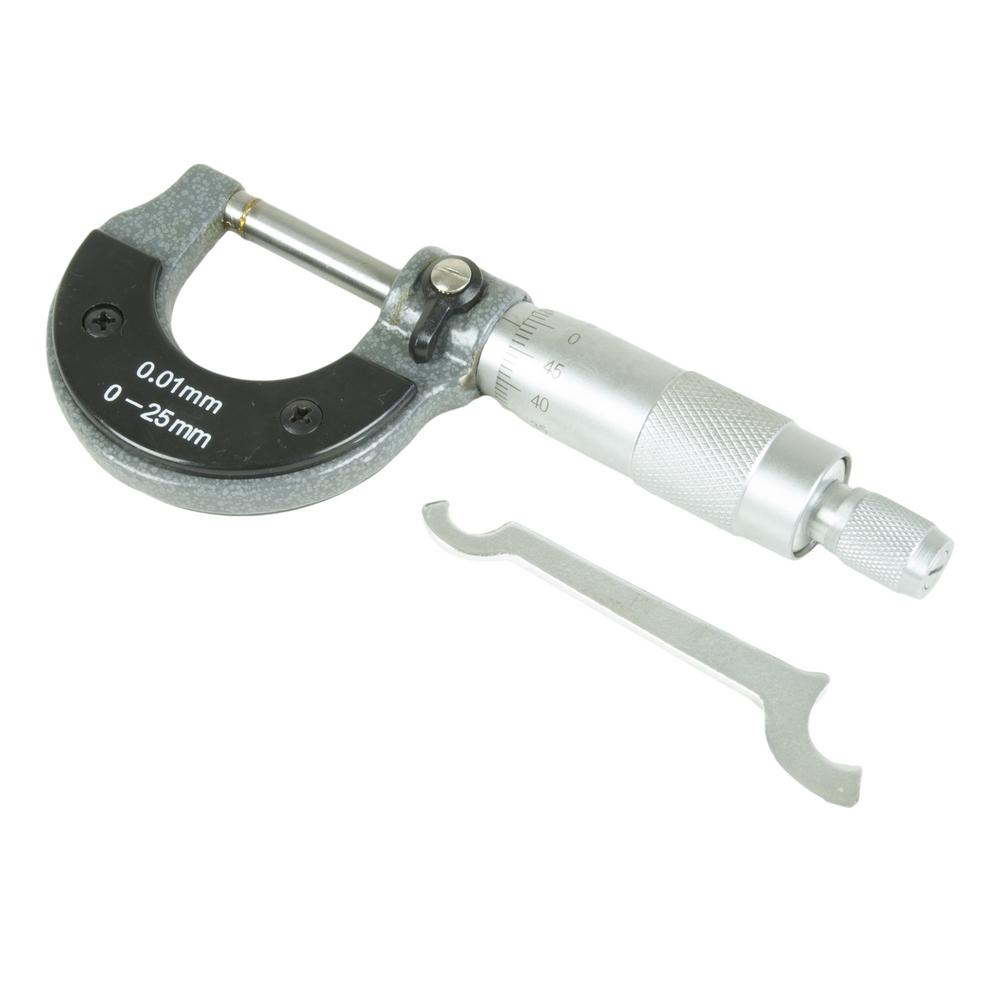

• Mittausalue: 0–25 mm tai 25 – 50 mm (mallista riippuen)
• Tarkkuus: 0,01 mm
• Lukitusmekanismi: Varmistaa mittauksen vakauden.
• Ergonominen muotoilu: Helpottaa käyttöä.
• Selkeä asteikko: Helppolukuinen mittaustulos.
• Metallinen runko: Vankka rakenne.

Procat Mikrometri – Käyttöohje

1. Avaa mikrometri kiertämällä säätörengasta.
2. Aseta mitattava kohde leukojen väliin.
3. Kiristä säätörengasta, kunnes leuat koskettavat kohdetta.
4. Lukitse mittaustulos lukitusmekanismilla.
5. Lue tulos asteikosta.

Mikrometri on suositeltavaa puhdistaa säännöllisesti ja säilyttää kotelossaan, kun sitä ei käytetä.

Mikrometrin kalibrointiohje (Ammattikäyttöön)

Tämä on yksityiskohtainen ammattilaisohje mekaanisen ulkomikrometrin (esim. 0–25 mm) kalibrointiin ja säätämiseen. Säännöllinen kalibrointi on välttämätöntä mittatarkkuuden ja metrologisen jäljitettävyyden varmistamiseksi laadunvalvonnassa.

1. Esivalmistelut ja ympäristöolosuhteet

Kalibrointi on tarkkuusprosessi, joka vaatii vakaat olosuhteet luotettavien tulosten saavuttamiseksi.

• Lämpötilan stabilointi: Mikrometrin, käytettävien mittapala-standardien ja ympäristön lämpötilan on annettava tasaantua. Suositeltu standardilämpötila on 20 °C. Anna välineiden levätä kalibrointitilassa vähintään 1–2 tuntia ennen toimenpidettä. Lämpölaajeneminen (esim. kehon lämmön siirtyminen kädestä) voi aiheuttaa merkittäviä mittausvirheitä mikrometriatasolla.
• Puhdistus: Puhdista mikrometrin mittapinnat (kara ja vastasin) erittäin huolellisesti puhtaalla, nukkaamattomalla liinalla (esim. mikrokuituliina) ja hienomekaniikkaan soveltuvalla puhdistusaineella (esim. isopropanoli). Puhdista myös käytettävät mittapalat. Varmista, ettei pinnoille jää pölyä, nukkaa, öljykalvoa tai sormenjälkiä.
• Silmämääräinen tarkastus: Tarkista mittapinnat kulumisen, naarmujen tai korroosion varalta. Varmista, että kara liikkuu tasaisesti koko mittausalueella ilman välystä tai takertelua.

2. Nollapisteen tarkistus ja säätö

Nollapisteen tarkistus on tärkein ja useimmin (vähintään päivittäin) tehtävä kalibrointitoimenpide.

• A) Tarkistus:
  1. Kierrä mikrometrin kara hitaasti kiinni vastasinta vasten käyttämällä kiristysmekanismia.
  2. Anna räikän naksahtaa 2–3 kertaa tasaisella nopeudella vakioidun mittausvoiman varmistamiseksi.
  3. Lue asteikko: Rumpuasteikon ‘0’-viivan tulee täsmätä täydellisesti karaputken vaaka-perusviivaan, ja karaputken pystysuoran ‘0’-viivan tulee olla juuri näkyvissä.

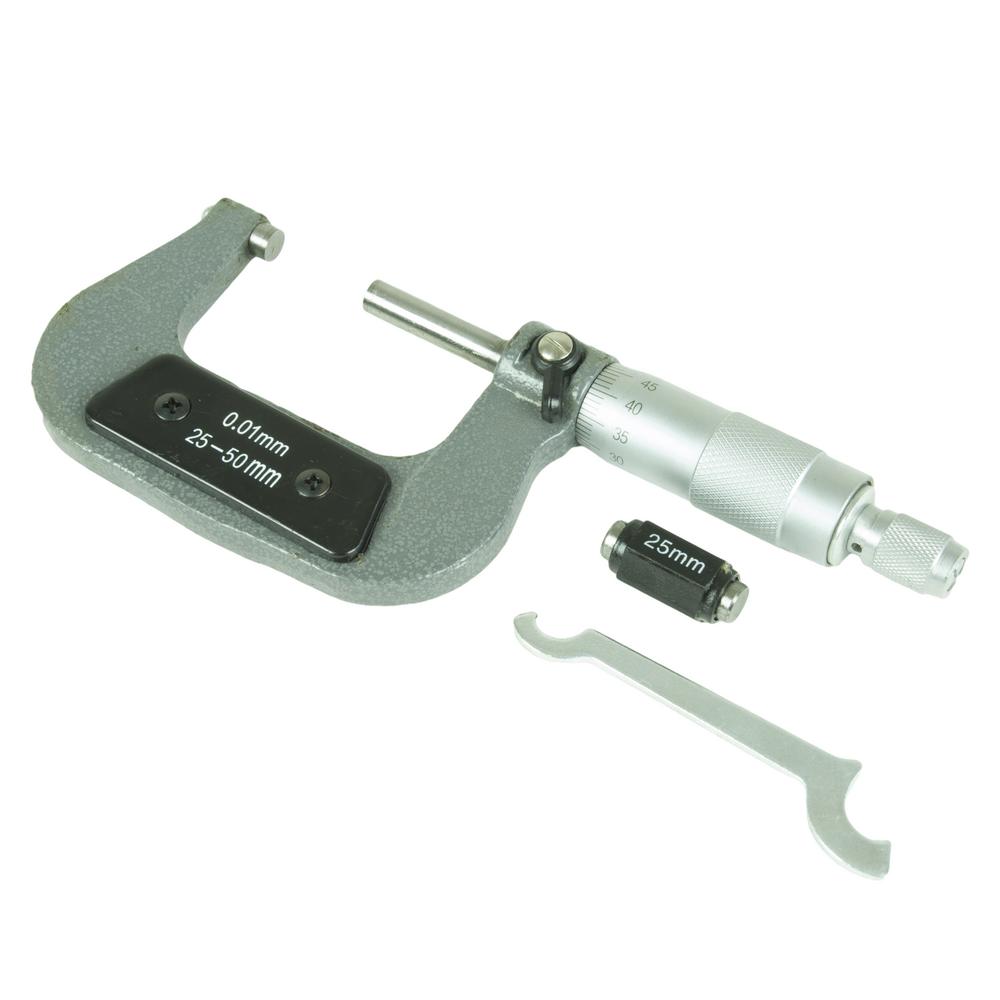

  4. *Suuremmilla mikrometreillä (esim. 25–50 mm) käytetään vastaavaa nollapistestandardia (esim. 25,00 mm mittapala) vastasimen ja karan välissä nollapisteen virheen määrittämiseen.*
• B) Säätö (jos virhettä havaitaan):
  Jos nollapiste ei täsmää, suorita säätö virheen suuruudesta riippuen laitteen mukana toimitetuilla työkaluilla:
  • Pieni virhe (alle n. 0,02 mm): Lukitse kara lukitusvivulla. Aseta säätöavain karaputken (asteikkoputken) takapuolella olevaan pieneen reikään. Kierrä karaputkea varovasti avaimella, kunnes perusviiva täsmää rumpuasteikon nollan kanssa. Vapauta lukitus ja tarkista nollapiste uudelleen räikällä.
  • Suuri virhe (yli 0,02 mm): Lukitse kara. Pidä mittausrumpua tukevasti paikallaan ja löysää räikkärumpu (tai rummun päässä oleva kiinnitysruuvi) säätöavaimella. Vapauta lukitus ja siirrä mittausrumpu vapaasti aksiaalisesti siten, että nollaviivat täsmäävät. Kiristä räikkärumpu/kiinnitysruuvi takaisin paikalleen. Hienosäädä tarvittaessa “Pieni virhe” -metodilla.

3. Mitta-alueen (lineaarisuuden) kalibrointi

Nollapisteen säätö varmistaa vain alkupisteen tarkkuuden. Lineaarisuus on tarkistettava säännöllisin väliajoin (esim. 12 kk välein) koko mitta-alueelta käyttämällä korkealaatuisia luokan 0 tai 1 mittapaloja (gauge blocks).

• Valinta: Valitse 3–5 mittapalaa, jotka kattavat laitteen mittausalueen tasaisesti (esim. 0–25 mm laitteelle suositellut sarjat, kuten 5,12 mm, 10,30 mm, 15,00 mm, 20,20 mm ja 25,00 mm). *Eri sadasosat palojen koossa paljastavat rumpuasteikon virheet eri asennoissa.*
• Mittaaminen:
  1. Puhdista mittapala ja mikrometrin pinnat.
  2. Aseta mittapala vastasimen ja karan väliin.
  3. Kiristä kara räikällä (2–3 naksahdusta).
  4. Lue lukema sadasosamillimetrin (tai mikrometrin, jos varustettu noniuksella) tarkkuudella.
  5. Kirjaa ylös mitattu arvo, käytetty standardi ja laskettu poikkeama (Mitattu arvo – Standardin arvo).
• Yhdensuuntaisuuden tarkistus: Mittaa mittapala eri kohdista mittapintoja (keskeltä ja reunoilta). Suuri hajonta tuloksissa viittaa siihen, etteivät karan ja vastasimen pinnat ole yhdensuuntaiset, mikä vaatii huoltoa (laprausta).

4. Tulosten analysointi ja hyväksymiskriteerit

Vertaa saatuja mittaustuloksia ja laskettuja poikkeamia laitteen teknisissä tiedoissa ilmoitettuun sallittuun maksimivirheeseen (MPE, Maximum Permissible Error). Mekaanisilla ulkomikrometreillä tämä perustuu yleensä DIN 863-1 -standardiin.

• Esimerkki (0–25 mm mikrometri): Sallittu maksimivirhe (MPE) on tyypillisesti ± 4 µm (0,004 mm).
• Hyväksytty: Jos kaikki mitatut poikkeamat koko mitta-alueella ovat sallitun virherajan sisällä (nollapisteen säädön jälkeen), mikrometri on kalibroitu, vaatimustenmukainen ja valmis käyttöön.
• Hylätty: Jos poikkeama ylittää sallitun rajan jossakin mittapisteessä, laite ei täytä tarkkuusvaatimuksia. Syitä voivat olla mekaaninen kuluma (erityisesti karan kierteissä), karan taipuminen tai mittapintojen epätasaisuus. Hylätty laite tulee merkitä selvästi, poistaa tuotantokäytöstä, toimittaa valtuutettuun huoltoon korjattavaksi tai korvata uudella.

Kuinka valita oikea mikrometri

Mikrometrin valinnassa tulee huomioida mittausalue ja käyttötarve. 0–25 mm mittausalue sopii pieniin ja tarkkoihin mittauksiin. Digitaaliset mikrometrit tarjoavat sähköisen näyttämän, kun taas mekaaniset mikrometrit, kuten Procat-malli, ovat yksinkertaisia ja huoltovapaita.

Varoitukset

• Älä käytä voimalla, jotta mittausmekanismi ei vahingoitu.
• Vältä kosteutta ja kemikaaleja.
• Säilytä suojakotelossa käytön jälkeen.

UKK

Voiko mikrometriä käyttää muoviosien mittaamiseen?
Kyllä, mutta liian kova kiristys voi vahingoittaa pehmeitä materiaaleja.

Onko mikrometri itsestään kalibroitu?
Ei, se tulee kalibroida säännöllisesti.

Tarvitseeko mikrometri paristoja?
Ei, tämä on mekaaninen malli.

Voiko tätä käyttää ulkona?
Vain kuivissa olosuhteissa, sillä kosteus voi vaikuttaa mekanismiin.

Miten mikrometri puhdistetaan?
Kuivalla liinalla ja kevyellä voitelulla tarvittaessa.
